特點：

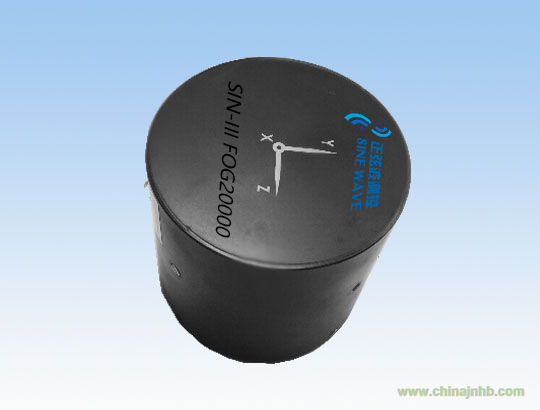

t 超小體積，Ф80mm×112mm，輕量化0.95kg，低功率15W
t 寬測量范圍, ±1000 deg /s，高可靠性，長壽命，衛星信號外部輸入
典型應用：
t 戰術導彈制導，天線系統的穩定，
t 姿態/方位基準系統，多波束姿態傳感
t 鐵路軌檢車，無人機、無人船導航與控制
t 空間穩定平臺
性能指標：
|
參數名稱
|
單位
|
SIN-INS2000A
|
SIN-INS2000B
|
SIN-INS2000C
|
SIN-INS2000D
|
|
工作性能
|
外置 GPS有效 4m基線
|
|
自尋北精度
|
deg
|
≤2.5*Secant Latitude
|
≤4.0*Secant Latitude
|
≤6.0*Secant Latitude
|
≤10.0*Secant Latitude
|
|
方位角精度
|
deg
|
≤0.05
|
≤0.05
|
≤0.05
|
≤0.05
|
|
姿態角精度
|
deg
|
≤0.05
|
≤0.05
|
≤0.08
|
≤0.1
|
|
速度精度
|
m/s
|
≤0.03
|
|
位置精度
|
m
|
≤2m/RTK 2cm
|
|
GPS失效
|
|
方位角保持精度
|
deg
|
≤0.5，1h
|
≤0.8，1h
|
≤1.0，1h
|
≤3.0，1h
|
|
姿態角保持精度
|
deg
|
≤0.03，1h
|
≤0.05，1h
|
≤0.08，1h
|
≤0.08，1h
|
|
位置精度
|
km
|
≤15，0.5h
|
≤20，0.5h
|
≤30，0.5h
|
≤40，0.5h
|
|
≤0.08，5min
|
≤0.1，5min
|
≤0.12，5min
|
≤0.15，5min
|
|
系統測量范圍
|
|
方位測量范圍
|
deg
|
±180
|
|
姿態測量范圍
|
deg
|
±90
|
|
1 性能參數
|
|
1.1 陀螺
|
|
1.1.1
|
測量范圍
|
deg/s
|
±1000
|
±1000
|
±1000
|
±1000
|
|
1.1.2
|
偏置穩定性
|
°/h
|
0.5
|
0.8
|
1.0
|
3.0
|
|
1.1.3
|
偏置重復性
|
°/h
|
0.0
|
0.8
|
1.0
|
3.0
|
|
1.1.4
|
隨機游走系數
|
o/√h
|
≤0.05
|
≤0.08
|
≤0.1
|
≤0.3
|
|
1.1.5
|
標度因數非線性
|
ppm
|
≤150
|
≤200
|
≤300
|
≤500
|
|
1.1.6
|
標度因數不對稱性
|
ppm
|
≤150
|
≤200
|
≤300
|
≤500
|
|
1.1.7
|
標度因數重復性
|
ppm
|
≤150
|
≤200
|
≤300
|
≤500
|
|
1.2 加速度計
|
|
1.2.1
|
測量范圍
|
g
|
±10
|
±10
|
±10
|
±10
|
|
1.2.2
|
偏置穩定性
|
mg
|
0.1
|
0.1
|
0.1
|
0.1
|
|
1.2.3
|
偏置重復性
|
mg
|
0.1
|
0.1
|
0.1
|
0.1
|
|
1.2.4
|
標度因數重復性
|
ppm
|
≤300
|
≤300
|
≤300
|
≤300
|
|
2 環境參數
|
|
2.1
|
工作溫度
|
℃
|
-40～+65
|
|
2.2
|
貯存溫度
|
℃
|
-45～+70
|
|
2.3
|
振動
|
Hz, g2/Hz
|
20～2000,0.06
|
|
2.4
|
沖擊
|
g, ms
|
30,11
|
|
3 電氣參數
|
|
3.1
|
輸入電壓
|
Vdc
|
+9～+36
|
|
3.2
|
功率
|
W
|
15
|
|
3.3
|
數據輸出格式
|
/
|
RS-422
|
|
3.4
|
數據刷新率
|
Hz
|
100
|
|
4 物理參數
|
|
4.1
|
尺寸
|
mm
|
≤Ф80×112
|
|
4.2
|
重量
|
kg
|
0.95
|
|
4.3
|
連接器
|
/
|
J30J-15ZKP
|
