產品簡介

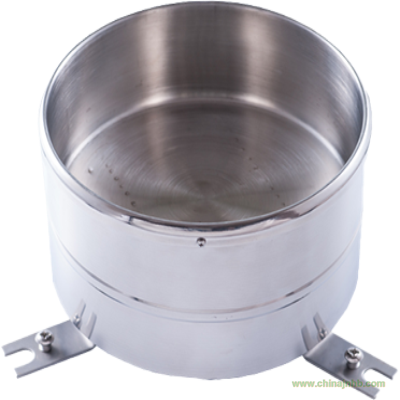

RY-CZF型蒸發傳感器采用高精度的稱重原理測得蒸發皿內液體重量，再計算出液面高度。因此在多種環境下均可使用，如液體或者結冰均可測量，解決了使用超聲波原理測量液面高度時出現的弊?。?.結冰時測量不準；2.沒有水時容易損壞傳感器；3.精度低），可與自動氣象站或?qū)I(yè)蒸發記錄儀配合使用，適用于農業、林業、氣象、科研等有關部門。
產品特點
測量精度高
性能穩定，線性度好
安裝方便，操作簡單
不銹鋼材質，不起銹，保證傳感器使用壽命
結構設計合理，外觀質量佳
技術參數
口    徑 Φ200mm
測量范圍 0-80mm
供電方式 DC8-12V
環境溫度 -30℃-80℃
信號輸出 RS485
負載能力 ≧5KΩ

通訊協議
9600 8 N 1

寫站號：
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據（新站號） CRC校驗
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）


寫寄存器回應
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0001 0001 CRCloCRChi

示例
命令00 10 00 01 00 01 02 00 33 EA 04 （更改站號為0x33）
回復00 10 00 01 00 01 51 D8

讀站號：（固定命令）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi

站號回復

設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）

示例
讀站號
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4

修改采集時間間隔（以分鐘為單位，最大255，出廠設置10分鐘）
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據（新站號） CRC校驗
00 10 0010 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）

寫寄存器回應
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0010 0001 CRCloCRChi

示例
命令00 10 00 10 00 01 02 00 0F E9 54 （修改更新時間間隔為15分鐘）
回復00 10 00 01 00 01 51 D8


讀數據
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi

數據回復
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi

示例
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 00 14 91 9F

注：蒸發量：第4，5個字節00 14

例如 回復為 FF 03 02 01 25 51 DB
第4,5個字節分別為  01 25  則
蒸發量 =  (1*256 +2*16+5)/10= 293/10=29.3mm

備注：
1、設備使用前需去除底部三個露出的螺絲。（運輸中保護敏感部件使用）
2、原則上蒸發傳感器需每日定時加滿水，這樣輸出數值為每日蒸發量。
3、加水操作時需一次性加滿，以兩個周期后輸出0值為準。
4、儀器檢測到加水、震動、按壓等動作時會默認為加水，并直接輸出0值，下一周期后輸出正常。
5、蒸發量為連續值無需累計每日定時加水前的最后一個數值為當天的蒸發量。
安裝與說明
蒸發傳感器設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底座用水泥固定好，觀測前注入80mm清水即可測量，如容器內有雨水降入時，應在觀測記錄時減去降雨量得出該次實際蒸發量。

質保及售后
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
