一、方案概述

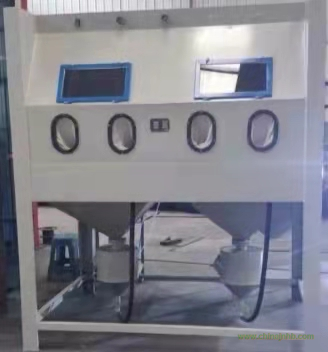

本設備是一款應用戶要求針對產品特征設計的多工位除銹環保型噴砂機，可滿足對工件表面進行除銹、翻新、表面清理、去氧化皮等要求。

該設備主要由噴砂箱、手動轉盤、手動推車、除塵系統、電氣控制系統、空氣壓縮機（用戶自備）等組成。

本設備采用手動推車手動轉盤輸送工件，加工產品時，需將工件放置在轉盤上手動將推車推到噴砂艙內即可，當工件進入噴砂主機艙后，工人在噴砂艙外進行工件表面清理、工件完成清理后停機將工件拉出。

本設備配置3支噴槍，每個工位配置一支噴槍。

設備配套獨立除塵系統。

1、工作原理：

利用壓縮空氣的高速流動特性，將貯砂箱磨料通過相應的控制閥與壓縮空氣均勻混合，然后隨壓縮空氣流由噴槍高速噴射到工件表面，達到噴砂加工的目的。利用此原理可對工件進行：

（1）產品表面預處理、清理、翻新、光飾等加工：產品電鍍、噴涂加工作業前的表面噴砂預處理，使工件表面清潔，從而提高覆蓋層附著力及防腐蝕能力；鑄造件、沖壓件、熱處理件等金屬工件去氧化皮、殘?jiān)?、污垢、毛邊等清理翻新處理；非金屬制品表面清理，陶瓷胚件表面黑斑清除及還原漆紋圖案等。

（2）產品表面的強化：磨料高速噴射到工件表面，從而分散結構體內在殘余應力，提高產品表面的硬度，增強產品表面對塑性變形和斷裂的抵抗能力，并使產品表層產生壓應力，提高其疲勞強度。

（3）刻蝕、防滑加工：金屬制品、非金屬制品表面刻蝕圖案、文字及防滑處理，
