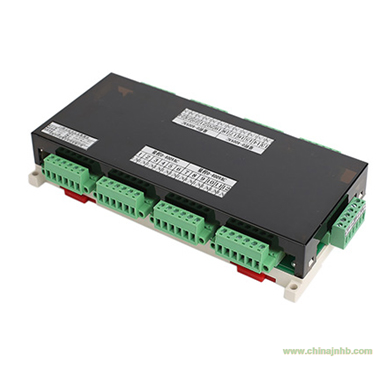

DM-TC-TP 通用信號隔離器用于連接現場熱電阻、熱電偶、毫伏、變送器 (配電 或電流源。 經過隔離，轉換為標準的電流信號輸出至控制系統或其它儀表。
       ·   可按不同的接線方式切換配電、電流、熱電阻、熱電偶、毫伏信號輸入。輸入信號類型
           或量程范圍可以通過軟件進行組態設定。
       ·   LCD 顯示(可選)或LED背光指示。
       ·   該產品需要獨立的直流電源供電。電源-輸入-輸出之間電壓型磁隔離。

型號/選型表
     選項    型號及代碼     說明
     基本型號    DM-TC-TP     通用信號隔離器
     特殊功能        X     LCD顯示
        缺省, 無特殊功能
     通道形式        11     1入1出
        12     1入2出
        13     1入3出
        14     1入4出      (僅提供導軌供電方式的產品)
        22     2入2出
        23     2入3出
        24     2入4出       (僅提供導軌供電方式的產品)
     輸入信號        -U     通用信號  (RTD , TC , mV , mA)
     輸出信號         A     4~20mA
         B     0~20mA
         Z     特殊指定訂貨
     電源電壓       -V1     電源(端子)20～32VDC
       -V2     電源(導軌)20～32VDC        (需配備專用供電DIN導軌)
   選型示例
   例1: DM-TC-TP-TPX11-UA-V1        …… (1入1出，通用信號隔離器，帶顯示， 輸出信號4~20mA，端子供電20～32VDC)
   例3: DM-TC-TP-TP13-UA-V2       …… (1入3出，通用信號隔離器，輸出信號4～20 mA，導軌供電20～32VDC)
   注明
   1. 訂貨時請寫明信號類型和量程范圍。否則，將按默認設定值出廠: 輸入Pt100,0~200℃，輸出為4~20mA。
   2. 如果選擇導軌供電方式的產品，請另外訂購專用供電DIN導軌。
   可選配件
   · 組態軟件：CRFW-2000 、CRFA-1904
   · 標定接口：CR-2206、FAIF-1904
   · 專用供電DIN導軌：PSDR-3000系列
