產品詳細：一、概述

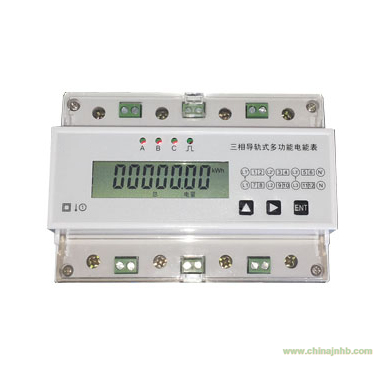

導軌式安裝電能表適合于安裝位置要求緊湊的電能計量箱體或電能計量柜體，它標配有RS485通信接口，通過標準的Modbus協議，可與各種組態系統兼容，從而把前端采集到的電參量實時傳送給系統數據中心，方便了用電自動化管理。最大可直接接入100安培電流，可最多可測量一天中8個時段，3個不同費率的有功電能，同時存儲最近3個月的電能數據。
二、技術參數
|
參數項目
|
內 容
|
|
輸 入
|
接 線
|
三相四線
|
|
電 壓
|
380V
|
|
功耗 ≤ 5VA / 相
|
|
額定電壓: 0.9 ~ 1.1Un; 最大電壓: 0.7 ~ 1.2Un
|
|
電 流
|
5A (外接CT), 直接接入16A, 32A, 63A, 100A
|
|
最小電流 20mA
|
|
功耗 ≤4VA / line
|
|
頻 率
|
45 ~ 65Hz
|
|
精 度
|
1%
|
|
RS485 通信
|
2 線制 RS485接口 (Modbus-RTU 協議)
|
|
電能脈沖
|
電能脈沖 (光耦)
|
|
常數: 【見產品上標簽】
|
|
脈沖寬度: 80ms±20ms
|
|
耐 壓
|
2kVAC/分鐘 ( 輸入 / 輸出)
|
|
輸入 / 殼體； 輸出 / 殼體 >50MΩ
|
|
安 裝
|
標準 35mm 導軌
|
|
標 準
|
EN61036; EN50022
|
|
環 境
|
工作溫度: -20C ~ +55C
|
|
存儲溫度: -40C ~ +70C
|
|
相對濕度: 5% ~ 95% (無凝露)
|
|
海拔: < 2500m
|
|
其 他
|
尺寸: 126×89×74 (mm)
|
重量: 500g
|
