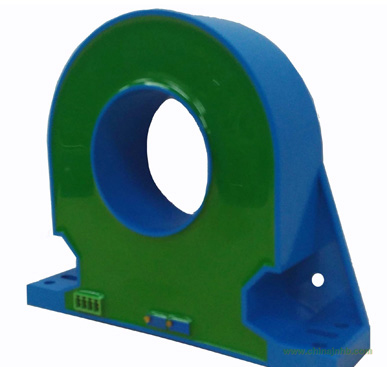

本系列產品為交流大電流測量隔離變送器，最大可測量到3000A，變送器輸入輸出之間完全隔離，安裝方便，安全性好?？奢p松實現大電流的測量，較互感器（CT）檢測，在信號隔離、穩定性上有明顯優勢，且輸出標準信號可直連PLC。該產品非常適合用于電力，通訊，鐵路，工業控制等領域?qū)涣鞔箅娏鞯臋z測應用。
本產品具有以下特點：
?  精度高：優于0.5級
?  頻響高：40Hz～8KHz
?  寬電源：供電DC +11～+28V
?  穩定性高：在溫漂、頻寬、精度都有明顯優勢
?  環氧樹脂封裝工藝,電隔離強度高
?  結構緊湊,安裝方便,占用空間小

二、主要技術指標：

l 輔助電源：DC : +11～+28V；
l 額定工作電流:<30mA；
l 輸入范圍:電流AC:100A～3000A( E9≤1000A,E10≤2000A, E11≤3000A)；
l 頻響范圍: 40Hz～8KHz；
l 變送輸出：0～5V/0-20mA/4～20mA；
l 紋波：≤10mV；
l 精度等級：0.5-0.3級（采用引用誤差）；
l 溫漂特性：≤200ppm/℃；
l 隔離耐壓：DC 2500V；
l 負載能力：電壓輸出大于1KΩ,電流輸出小于300Ω；
l 響應時間：≤200 mS；
l 工作溫度：-20℃～+70℃； 濕度：≤95%（不結露）；
l 浪涌沖擊抗擾度：
電源端口三級2KV(L-N/2Ω/綜合波)
輸出端口三級2KV(L-N/40Ω/綜合波)
l 脈沖群抗擾度：電源端口±4KV   模擬輸出端±4KV
l 輸入過載能力：連續過載：120%；短時過載：2 倍
