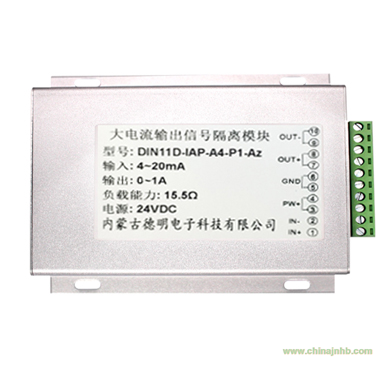

主要特性:0-10V轉0-24V負載1A/2A超大電流驅動模塊，電磁閥驅動模塊
工業級溫度范圍: - 45 ~ + 85 ℃
精度、線性度誤差等級： 0.1、0.2、0.5級
輔助電源：12V、15V或24V直流單電源供電
4-20mA/0-5V/0-10V等標準信號輸入
0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出
信號輸入/信號輸出 3000VDC隔離
 輔助電源與輸出信號不隔離
 螺絲固定安裝，插拔式接線端子
0~100mA/0~500mA/0~1A/0-2A等電流信號輸出
尺寸：120 x 105 x 29mm
應用：
工業現場信號隔離與放大
電磁閥、比例閥門線性驅動器
地線干擾抑制
電磁開關線性控制器
電流信號放大或電壓信號驅動能力加強
電磁驅動線圈或大功率負載

產品選型表：
DM□□ ICP – V(A)□  –   P□  –   PWM□


通道數量
輸入信號
供電電源
輸出信號
DM11：一進一出
DM12：一進兩出
DM22：兩進兩出
V1：0-5V
V2：0-10V
V3：0-75mV
V4：0-2.5V
Vz：電壓范圍自定義
A1：:0-1mA
A2：0-10mA
A3：0-20mA
A4：4-20mA
Az：電流范圍自定義
RS485：RS485通訊接口
P1:24VDC
P2:12VDC
P3:5VDC
P4:15VDC
Pz:用戶自定義
PWM1:50Hz
PWM2:100Hz
PWM3:1KHz
PWM4:10KHz
PWM5:100KHz
PWMz: 用戶自定義

 注：定貨時請告知輸出負載電阻的大小。
選型舉例：
例1：一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DM11 ICP V2-P1-PWM2
例2：一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DM12 ICP V2-P2-PWM5
例3：兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DM22 ICP A4-P1-PWM4
例4：一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DM12 ICP RS485-P1-PWM5
例5：一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DM11 ICP RS485-P4-PWM3
例6：一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DM11 ICP V2-P2-PWMz（PWMz：5KHz）

通用參數
參數名稱
測試條件
最小
典型值
最大
單位
隔離
信號輸入與信號輸出之間隔離，輔助電源與輸出信號不隔離
隔離耐壓
50Hz，1分鐘,漏電流1mA

3000

VDC
耐沖擊電壓
3.5KV， 1.2/50us(峰值)
工作溫度

-45

+85
℃
工作濕度
無凝露
10

90
%
存儲溫度

-45

+85
℃
存儲濕度

10

95
℃

引腳
名 稱
描   述
引腳
名 稱
描   述
1
IN+
模擬信號輸入正端
7
OUT+
模擬信號輸出正端
2
IN-
模擬信號輸入負端
8
3
PW+
電源正端
9
OUT-
模擬信號輸出負端
4
10
5
GND
電源負端



6
