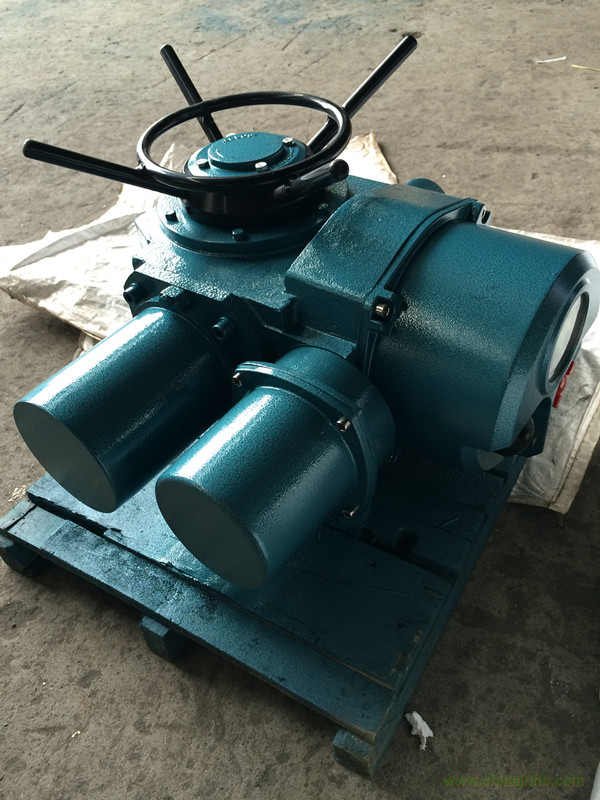

DZW10-24 DZW15-24執行機構
DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。是華通公司全力開發的一款用于電站、石化、冶金、公共事業等場合的產品。
電動裝置
3. 工作環境和主要技術參數
3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
3.2 工作環境：
3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
3.2.2 相對濕度：≤95%（25℃時）。
3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
型號規格和主要性能參數見表1
|
型號規格
|
公稱轉矩（N，m）
|
公稱推力（KN）
|
zui大閥桿直徑
|
zui大轉圈數（圈）
|
手動速比
|
輸出轉速（r/min）
|
電機功率（KW）
|
參考重量（Kg）
|
|
Z5
|
50
|
20
|
28
|
60
|
1::1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1::1
|
18\24\36
|
0.25\0.37
|
45
|
|
Z15
|
150
|
18\24\36
|
0.37\0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1::1
|
18\24
|
0.37\0.55
|
55
|
|
Z30
|
300
|
18\24
|
0.55\0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1::1（20::1）
|
24\36
|
1.1\1.5
|
110
|
|
Z60
|
600
|
24\36
|
1.5\2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1::1（25::1）
|
24\36
|
2.2\3
|
139
|
|
Z120
|
1200
|
24\36
|
3\4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5::1
|
18\24
|
4\5.5
|
250
|
|
Z250
|
2500
|
18\24
|
5.5\7.5
|
255
|
|
Z350
|
3500
|
700
|
|
150
|
20::1
|
18\24
|
7.5\10
|
330
|
|
Z500
|
5000
|
80
|
18\24
|
10\15
|
350
|
