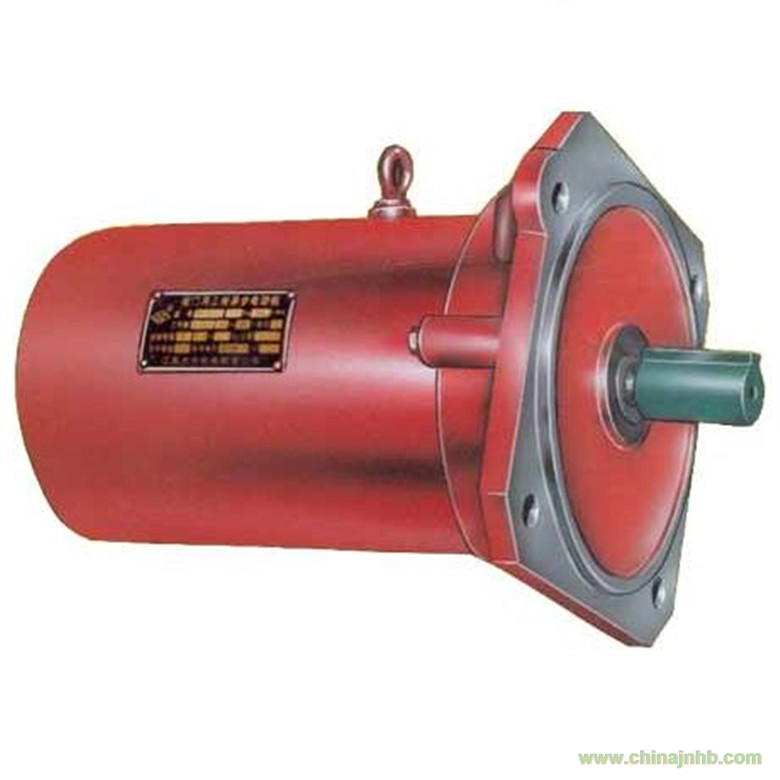

防爆電動機YBDF-211-4 YBDF2-222-4
YBDF系列電動機的防爆標志為Exd ⅡBT4，適用于工廠Ⅱ類A級、B級電氣設備，溫度組別為T1、T2、T3、T4組爆炸性氣體混合物存在的環境。根據訂貨要求，也可為用戶生產防爆標志為Exd的電動機。
閥門專用電機性能
①閥門電機轉矩符合閥門的啟閉轉矩特性。一般閥門開啟和關閉到位短時間內所需的轉矩值高, 而在中間運行狀態時所需轉矩值僅為開啟或關閉扭矩值的1/ 3 , 故閥門專用電機的特點是啟動力矩高, 過載能力強。閥門專用電機的轉矩與額定轉矩值之比大于3 倍, 啟動力矩與額定力矩值之比也大于3 倍。
②閥門專用電機設計時轉子形狀細長。因而高速轉動的電機在閥門關閉時給閥門密封附加的慣性載荷小, 既可保證閥門密封面可靠, 又不會使閥門密封面損壞。
③由于閥門的操作是斷續性的短時工作制, 因而閥門專用電機的工作時間按國家標準規定為 10min , 有的國外產品時間為15min。
④閥門專用電機端面出線, 無接線盒, 無風扇, 自冷卻式, 防護性能高。一般制式ip54 、 ip66 , 級別達ip68 為潛水型電機。
防護等級低：電裝配套的閥門專用電機為全封閉鼠籠式結構,短時斷續工作制(10 min) 自冷卻式。按gb 4942. 1 - 85 要求,***低防護等級ip44 ,防護等級ip68 。閥門使用工況和環境等不同,要求的防護等級也不同。防護等級低將造成電機內腔受潮或有粉塵等異物侵入,電機絕緣阻值下降引起損壞。
閥門專用電機故障分析
包裝、運輸及保管不當：閥門電裝包裝應有防雨、防潮、防塵措施,包裝應牢固可靠。運輸過程中應有防雨措施,產品到現場后應存放在通風、干燥處,不得露天存放。禁止在陰雨天氣調試或檢修,調試完畢后要擰緊全部緊固件,以保證所有電氣部分密封嚴密可靠。
閥門電裝選型與行程位置調整控制不當:閥門電裝有兩個重要參數。
①啟閉力矩值應包括閥門實際工作扭矩值加上閥門自身扭矩值,啟閉力矩大小影響閥門使用,力大易壞,力小易漏。在選型配套上應有足夠的余量(一般要求大于閥門實際操作轉矩值1. 1～1. 3 倍) 。
②行程位置控制與閥門口徑大小、啟閉時間長短及結構形式等有關。閥門電裝配套的電機為專用電機,短時工作制,時間10 - 15min。如在短時工作時間內高負載,造成電機發熱絕緣等級下降造成損壞。
閥門電裝與電機型號不匹配：所選的電機型號與電裝要求不匹配,實際輸出力矩未留有足夠相應的余量,超載荷運轉時易造成電機損壞。
電器保護失靈,電器元件質量差：閥門電裝內的微動開關是控制機構的關鍵零部件,當閥門超過行程位置時,微動開關切斷電源,起過載保護作用。大多數電裝廠家將行程與力矩保護串聯在一起,當超行程或超力矩時,微動開關及時切斷交流接觸器線圈控制電源,從而切斷電機主回路。 電機內溫控保護失: 電機內設有溫控開關,當閥門電機在過力矩時或長時間運轉時,電機溫度升高,超過設定溫度值時,溫控開關立即切斷控制回路,起到保護電機的作用。
電機編號（防爆型）
序號型號電機功率電流噪音凈重
1 YBDF -322-4 3 KW 10 A 75 dB(A) 34 kg
2 YBDF -321-4 2.2 KW 6.5 A 75 dB(A) 29 kg
3 YBDF -312-4 1.5 KW 4.5 A 75 dB(A) 29 kg
4 YBDF- 311-4 1.1 KW 3.4 A 75 dB(A) 20 kg
5 YBDF -223-4 0.75 KW 2.8 A 70 dB(A) 13 kg
6 YBDF -222-4 0.55 KW 2.2 A 70 dB(A) 11 kg
7 YBDF- 221-4 0.37 KW 1.8 A 70 dB(A) 10 kg
8 YBDF- 212-4 0.25 KW 1.5 A 70 dB(A) 9 kg
9 YBDF-211-4 0.18 KW 0.95 A 70 dB(A) 8 kg
10 YBDF -112-4 0.12 KW 1.2 A 70 dB(A) 8 kg
11 YBDF -111-4 0.09 KW A 70 dB(A) kg
