一、 備技術數據

1. 規格參數
   1. 適用材料：冷軋板、彩板、酸洗卷板、鍍錫板
   2. 材料質量：國產正品鋼或國際標準鋼
   3. 抗拉強度：δb≤450Mpa，δS≤260Mpa，
   4. 材料厚度：0.3-3mm
   5. 材料寬度：500-1600（Max）
   6. 鋼卷內徑：φ508
   7. 鋼卷外徑：φ1600mm（Max）
   8. 鋼卷重量：15T（Max）
   9. 縱剪刀軸直徑：φ180材質：40Cr
   10. 縱剪刀片：φ180Xφ320X20
   11. 縱剪刀片材質：6CrW2Si
   12. 最大分條數：20條
2. 成品參數：
   1. 寬度精度：≤±0.03mm

   3．設備其它參數：

1. 電源：380V/50Hz/3Ph
2. 線速度：0-100m/min
3. 裝機容量：約180 Kw
4. 生產線占地面積（約）：長25mX寬6m
5. 生產操作人員：技術工人1人、一般工人2人
6. 生產線方向：由右至左（操作臺面向機組）
7. 設備顏色：白灰色

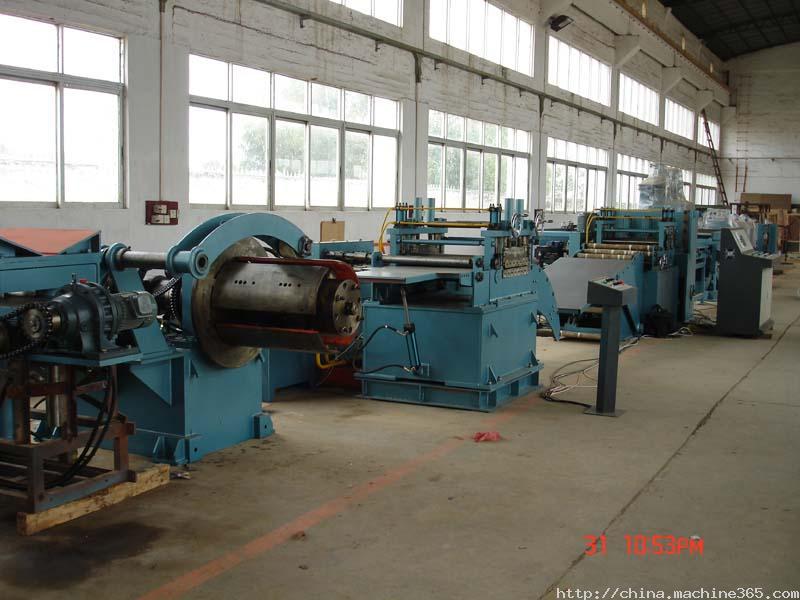

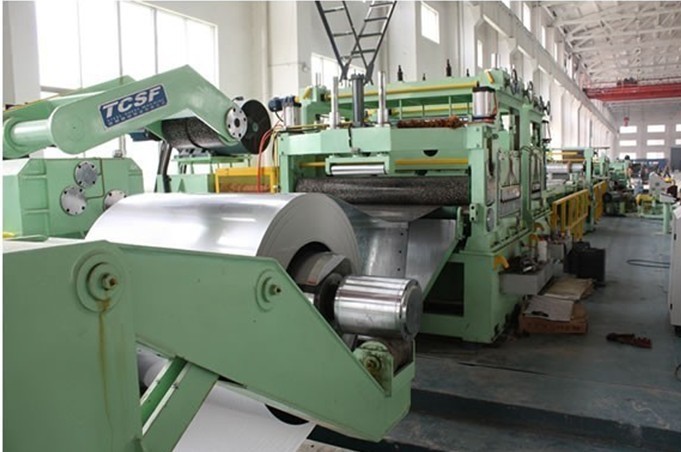

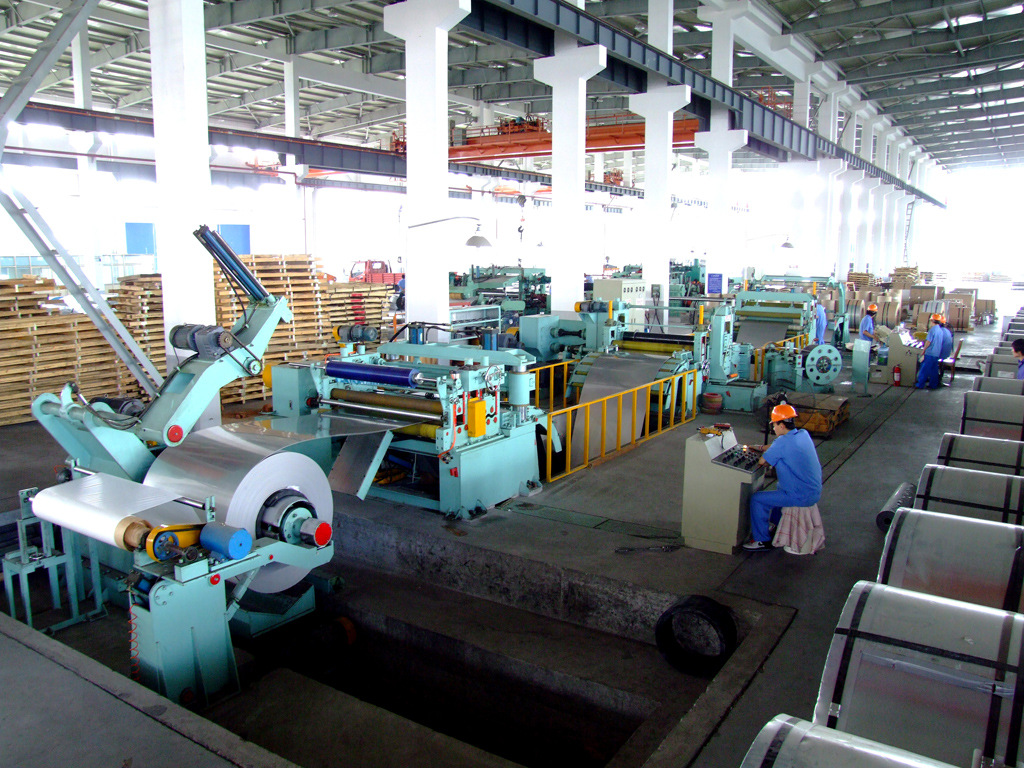

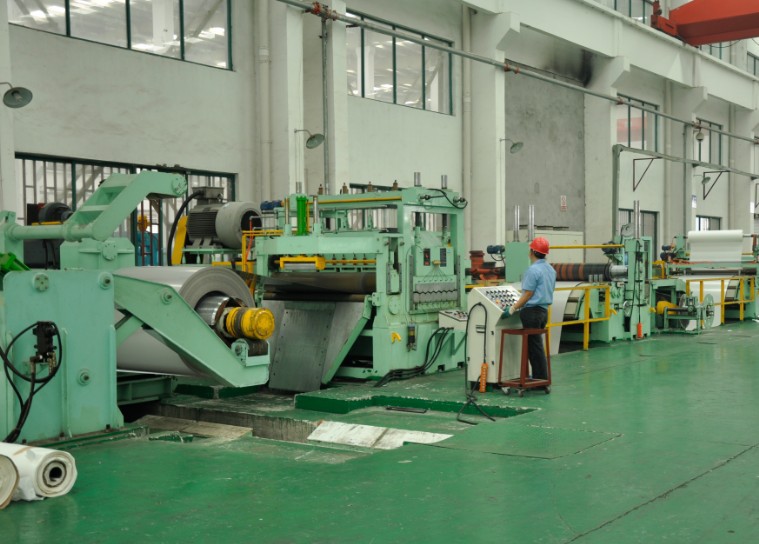

二、生產線設備組成

■液壓上料小車

■液壓漲縮式放料架

■夾送矯平機構

■液壓橫切機

■儲料活套I

■側向定位裝置

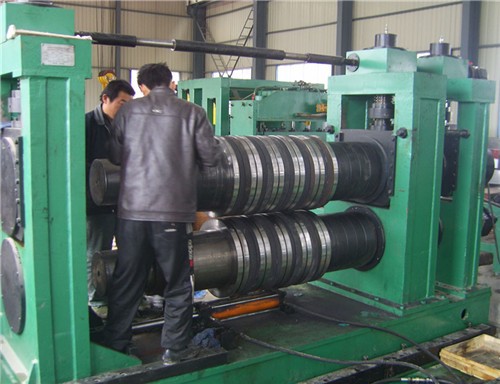

■縱剪主機

■收廢絲裝置

■儲料活套II

■預分隔張力阻尼裝置

■液壓收卷主機

■液壓卸料小車

■液壓控制系統

■電控系統

三、流程圖：

四、質量承諾：
1.公司制造設備提供保修期一年，終身服務。

2.需方通知本公司服務時，當天做出答復，2天內到達提供服務，（國內節假日除外，但明確告知到達日期）。

3.設備在保修期內，由供方質量造成的故障，本公司將無償?shù)慕o予修理和更換，其他原因收取成本費，兩年內收取備品備件成本費。

4本公司負責對設備進行安裝調試，提供技術指導，并免費培訓操作人員，由供方人員在調試時進行培訓直至需方操作人員能熟練掌握、操作生產。安裝調試期間需方需提供人員協助本公司安裝。
