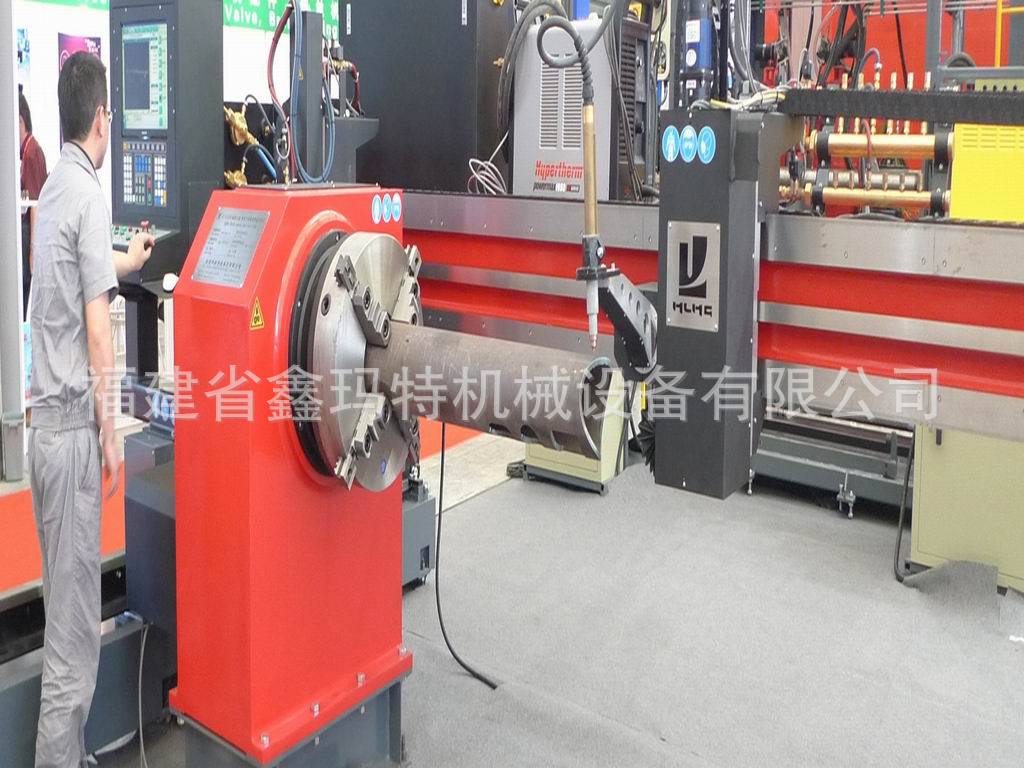

數控相貫線管材切割機

特點及用途：

（1）數控相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機型廣泛運用于建筑、化工、造船、機械工程、冶金、石油、電力等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。

（2）數控管子相貫線切割機能十分方便的切割此類工件，無需操作者計算、編程，只需輸入管道相慣系統的管子半徑，相交角度等參數，機器就能自動切割出管子的相貫線孔。


數控相貫線切割機主要功能：

 1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

  2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。

  3、能在圓管端部切割斜截端面。

  4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。

  5、能切割與環形主管相交的支管相貫線端頭。

  6、能在圓管上切割方孔、圓孔、腰形孔。

   7、能進行鋼管截斷。

二、基本參數（據需方要求和供方技術參數執行國家標準）

1.切割方式 ：數控等離子（電動調高 ，割炬升降距離 200mm）

2.有效切割直徑20-300mm

3.有效切割長度50-6000 （mm ）

4.切割厚度：0.5-12（mm)

5.整機運行速度：0-6000mm/min

6.運行精度≤±0.5mm

7.運動軸數：3軸2聯動
