標準支持1,480mm的超長基板
標準裝備有能夠靈活對應生產形態變更的劃時代新功能
新機構多功能傳送帶實現了行業內最大的基板對應力
實現3D復合貼裝
件類型/品種數的超群對應能力
實現了終極的通用性和設置性

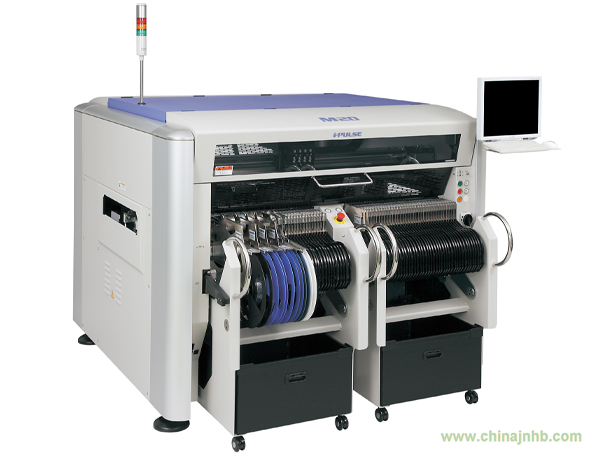

M20
基板尺寸（未使用緩沖功能時）
最小 L50×W30mm～最大 L1,480×W510mm※1
（使用入口及出口緩沖功能時）
最小 L50×W30mm～最大 L540×W510mm
基板厚度
0.4～4.8mm
基板搬送方向
左→右（標準）
基板搬送速度
最大900mm/sec
貼裝速度（4軸貼裝頭＋1θ）最佳條件
0.15sec/CHIP (24,000CPH)
（4軸貼裝頭+4θ） 最佳條件
0.15sec/CHIP (24,000CPH)
（6軸貼裝頭+2θ） 最佳條件
0.12sec/CHIP (30,000CPH)※2
（4軸貼裝頭+1θ） IPC9850
19,000CPH
（4軸貼裝頭+4θ） IPC9850
19,000CPH
（6軸貼裝頭+2θ） IPC9850
23,000CPH※2
貼裝精度A（μ＋3σ）
CHIP ±0.040mm
貼裝精度B（μ＋3σ）
IC ±0.025mm
貼裝角度
±180°
Z軸控制
AC伺服馬達
θ軸控制
AC伺服馬達
可貼裝元件高度
最大30mm※3（先貼最大元件高度為25mm）
可貼裝元件類型
0402～120×90mm BGA、CSP、插接元件及其它異型元件
元件搬送形態
8～56mm帶式（F1/F2送料器）、8～88mm帶式（F3電動送料器）、管式、矩陣盤式
元件帶回判定
負壓檢查及圖像檢查
多語言畫面顯示
日語、中文、韓國語、英語
基板定位
邊固定式基板固定裝置、前部基準、傳送帶自動調幅
元件品種數
最大144品種（換算為8mm料帶）36聯×4
基板搬送高度
900±20mm
設備本體尺寸、重量
L1,750×D1,750×H1,420mm、約1,450 kg
電源
三相200、208、220、240、380、400、416、440V±10%（標準裝備有變壓器）　50/60Hz
最大消耗電力、設備電源容量
1.1kW、5.9kVA
空氣壓力、空氣使用量
0.45Mpa、50（4軸）75（6軸）L/min.A.N.R.
