產品展示
開口式電流互感器主要應用于工業中城網、農網改造項目，安裝方便，無須拆一次母線，亦可安裝操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。該系列電流互感器可與繼電器保護、測量以及計量裝置配套使用。本產品打破了傳統互感器的應用方式，根據快速、簡易安裝的原則設計的，因為是分離式(開啟式)鐵芯，所以安裝時無需打開任何電纜或匯流排。而普通互感器的連接往往需要中止一次電流，以便讓電纜或者匯流排穿過互感器的心，亦或把電纜與一次接線端子連接。本產品一次穿心電流可達5000A。本產品采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，重量輕，準確度高，容量大
產品特點：
精度高，正常監控范圍精度可達到0.5級
l 設計靈活、可測量、保護兼用
l 過載倍數高
l 通用性強、互換性好
注意事項：
●互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過額定值
●測量儀表接于S1、S2端子上，互感器二次繞組外部回路所接儀表的總阻抗（包括接線）不應超過其額 定負荷
●電流互感器在運行中嚴禁二次開路
●互感器開啟后再合上時，必須將磁芯接觸完好，否則會影響互感器精度
技術資料：

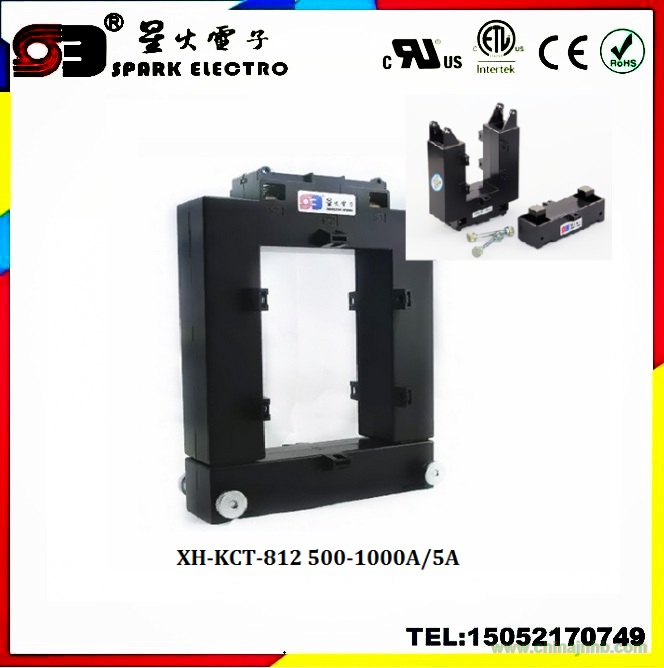

120*80型開合式互感器
|
1、產品符合標準GB20840和IEC61869
2、額定電壓：0.66KV/0.72KV；
3、環境溫度：-25℃至+50℃；
4、認證：CE、ETL。
|
二、產品特點：
標準的開口式電流互感器主要應用于工業中城網、農網改造項目，安裝方便。無須拆一次母排，亦可帶電操作，不影響客戶正常用電，為用戶改造項目節省大量的人力、物力、財力，提高改造效率。
|
三、尺寸圖：
四、參數列表：
1、輸出5A
|
產品規格
|
額定電流比（A）
|
準確等級
|
負荷（VA）
|
頻率
|
絕緣強度
|
|
XH-120*80
|
500/5
|
0.5
|
2.5
|
50/60Hz
|
≤3KV
|
|
600/5
|
0.5
|
2.5
|
|
750/5
|
0.5
|
2.5
|
|
800/5
|
0.5
|
2.5
|
|
1000/5
|
0.5
|
5
|
|
1200/5
|
0.5
|
7.5
|
|
1250/5
|
0.5
|
7.5
|
|
1500/5
|
0.5
|
7.5
|
2、輸出1A
|
產品規格
|
額定電流比（A）
|
準確等級
|
額定負荷（Ω）
|
頻率
|
絕緣強度
|
|
XH-120*80
|
500/1
|
0.5
|
2.5
|
50/60Hz
|
≤3KV
|
|
600/1
|
0.5
|
2.5
|
|
750/1
|
0.5
|
2.5
|
|
800/1
|
0.5
|
2.5
|
|
1000/1
|
0.5
|
5
|
|
1200/1
|
0.5
|
7.5
|
|
1250/1
|
0.5
|
7.5
|
|
1500/1
|
0.5
|
7.5
|
