開合式結構安裝 用于電流測量 交流電機、照明設備、空氣壓縮機以及采暖通 風與空調裝置電流的
監控，電能管理、建筑物的自動控制系統。
開合式結構安裝
●額定初級電流:5-3000Aac
●額定次級電電壓:0.333Vac 或mA
●精度等級:1.0, 級
●外殼材料：尼龍，阻燃等級94-V0
●工作溫度：-15℃ to +50℃
●設備最高電壓：≤720Vac
●介質強度：2500Vac/min
●絕緣電阻：100M Ohms@500Vdc
●工作頻率：50Hz
●環 保：符合RoHS
●認 證：符合CE要求
●引線長度：可定制
|

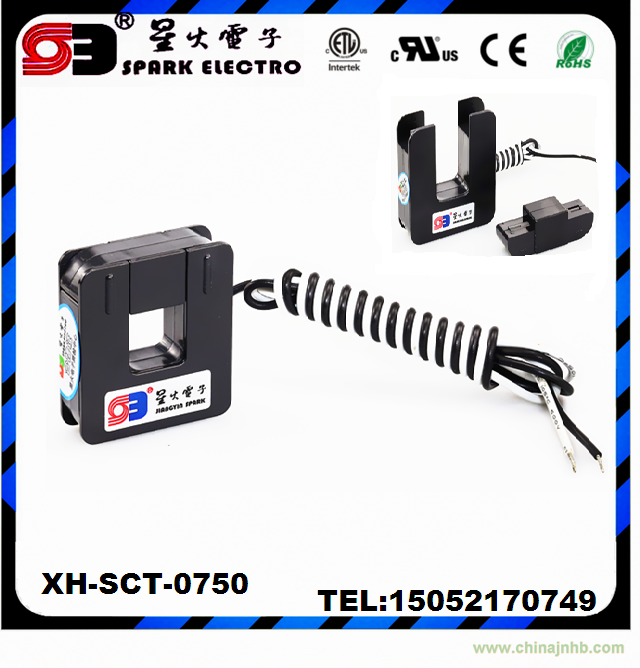

開合式互感器
|
|
◆特點：
1．開合式結構，便于安裝，外形美觀；
2．全封閉，機械和耐環境性好，安全可靠。
◆使用環境條件：
1．環境溫度：-25℃~+70℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar ；
(約為650~800mmHg)。
◆工作頻率范圍：50Hz~400Hz。
◆絕緣耐熱等級：F級(155℃)。
◆參數
|
|
|
|
|
|
|
|
型號
|
內徑
|
額定電流
|
電流
|
輸出電壓
|
精度
|
尺寸
|
|
A
|
B
|
C
|
D
|
E
|
|
XH-SCT-0750
|
0.75"
|
5*, 15*, 30, 50, 70, 100, 150, 200
|
200
|
0.333V
|
1.0
|
54.1
|
51.6
|
16.6
|
19.1
|
18
|
|
XH-SCT-1250
|
1.25"
|
70, 100, 150, 200, 250, 300, 400, 600
|
800
|
1.0
|
85.3
|
82.3
|
26.4
|
32
|
32.3
|
|
XH-SCT-2000
|
2.00"
|
400, 600, 800, 1000, 1200, 1500
|
2000
|
1.0
|
125
|
120
|
29.6
|
52.5
|
52
|
|
XH-SCT-3000
|
3.00" x 5.00"
|
1000,1200, 1500,2000.3000
|
3000
|
1.0
|
199
|
145
|
30.5
|
76
|
130
|
|
XH-SCT-5000
|
5.90" x 5.90"
|
1000, 1200, 1500,2000.3000
|
3000
|
1.0
|
225
|
220
|
30
|
150
|
150
|
|
