江森自控閥門有限公司自力式溫度調節閥產品技術參數概述：
基本原理:
溫度控制閥是流量調節閥在溫度控制領域的典型應用，通過控制換熱器、空調機組或其他用熱、冷設備一次熱（冷）媒入口流量，以達到控制設備出口溫度目的。當負荷產生變化時，通過改變閥門開啟度調節流量，以消除負荷波動造成的影響，使溫度穩定在設定范圍內。

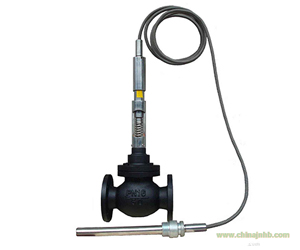

230自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
應用領域
230型自力式溫度調節閥由控制閥及溫控器組成，是一種無需外來能源而只依靠被控介質自身的溫度變化進行自動調節的節能型產品，主要用于冷熱水、蒸汽、油等到介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖、石油、化工、冶金、輕工等工業領域。
產品特點
1、液壓驅動，無需外部電源，使用安全可靠。
2、選用新型控溫介質，熱膨脹比例特性好，穩定性強。
3、造價低、工作穩定，調溫范圍廣。
4、平衡式閥門，等百分比/ 線性流量特性。
5、結構緊湊，體積小，安裝簡捷， 使用壽命長。
技術參數
單位
|
型號
|
公 稱
直 徑
|
KV值m3/h
|
結構尺寸
|
|
L
|
H
|
D
|
H1
|
M
|
Φ×n
|
|
ZW32
|
DN32
|
13
|
180
|
350
|
135
|
360
|
G1〃
|
Φ18×4
|
|
ZW40
|
DN40
|
22
|
200
|
550
|
145
|
360
|
G1〃
|
Φ18×4
|
|
ZW50
|
DN50
|
32
|
230
|
560
|
160
|
400
|
G1〃
|
Φ18×4
|
|
ZW65
|
DN65
|
50
|
295
|
620
|
180
|
400
|
G1〃
|
Φ18×4
|
|
ZW80
|
DN80
|
80
|
310
|
650
|
195
|
400
|
G1〃
|
Φ18×8
|
|
ZW100
|
DN100
|
125
|
355
|
690
|
215
|
490
|
G1〃
|
Φ18×8
|
|
ZW125
|
DN125
|
200
|
410
|
730
|
245
|
490
|
G1〃
|
Φ18×8
|
|
ZW150
|
DN150
|
300
|
490
|
780
|
280
|
490
|
G1〃
|
Φ18×8
|
|
ZW200
|
DN200
|
450
|
500
|
830
|
335
|
490
|
G1〃
|
Φ23×12
|
|
適 用 范 圍
|
蒸汽 熱水 導 熱 油
|
|
調 節 范 圍
|
30℃~110℃
|
自力式溫度調劑閥產品材料說明：
閥 體：球墨鑄鐵QT450-10、鑄鋼WCB
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：1Cr18Ni9Ti
溫 包：H62、1Cr18Ni9Ti
毛細管：H62、1Cr18Ni9Ti
接 頭：35、1Cr18Ni9Ti
安裝指導
1、 溫控閥前后裝截止閥，并設旁通，以便檢修。
2、閥體要水平安裝在一次熱媒管道上，切勿傾斜或倒置。
3、 溫控閥前裝過濾器，防止焊渣割傷閥芯。
4、感溫探頭裝于換熱器出口處或出水管道上
5、 傳感器導管長3.5米（如需加長請訂貨時說明）。
6、 出廠設定值為60℃，用戶可自行調整設定。
