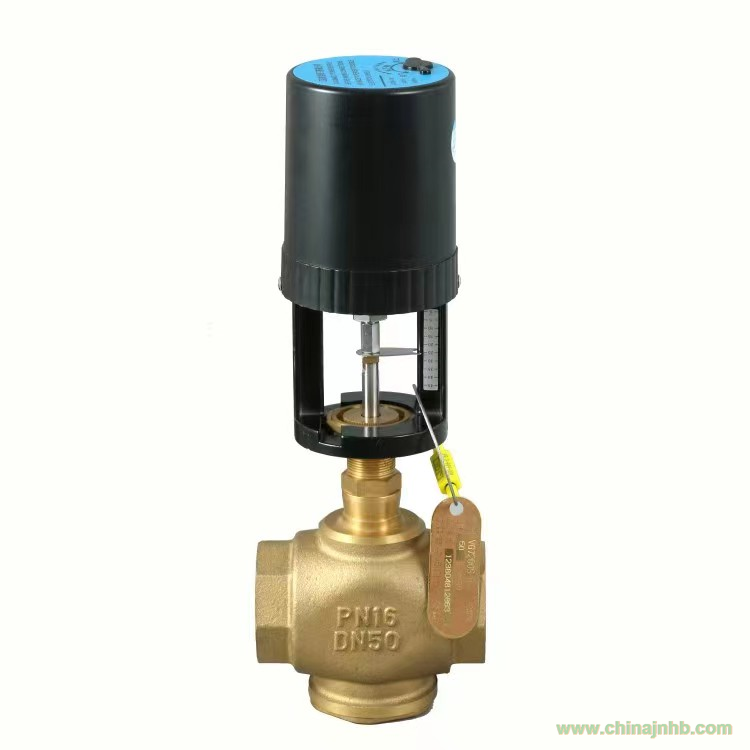

江森自控閥門有限公司比例積分電動二通調節閥
產品概述：
1、器選用鑄鋁支架及APS塑料外殼，體積小、重量輕
2、選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）
4、具有0～10V或4～20mA反饋信號（選配）
5、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命
6、功耗低、輸出力大、噪音小
7、閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求
8、閥體有螺紋連接和法蘭連接兩種，安裝方便。
9、本系統適用于空調系統的新風機組冬/夏季溫度控制。
由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV
TV-1的開度連續可調。最終使TE－1測量的環境溫度保持在設定溫度范圍內。
當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
比例積分電動調節閥規格以及其參數：
|
公稱壓力
|
0-1.6MPA
|
|
殼體材質
|
黃銅
|
|
工作介質
|
冷熱水 50%乙二醇 蒸汽
|
|
適用溫度
|
2-120℃
|
|
型號
|
規格 DN
|
流量系數
|
行程
|
關閉壓差
|
主要尺寸
|
|
L
|
H
|
|
VG7200
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
