產品介紹

 HD系列電容器投切開關專為0.4KV電力電容器無功補償設計的投切開關。主要分為同步開關、復合開關。

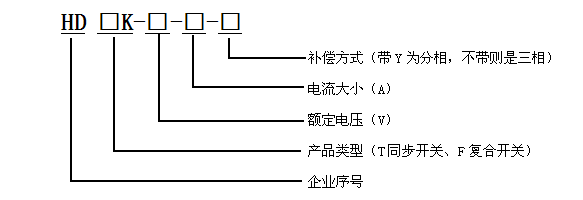

產品型號及定義



 智能同步開關

  產品概述

a.此開關主要用于400V電壓系統 ，電力補償用電容的投切開關。

b.采用高性能微處理器磁保持繼電器，故障率低，精確內部算法及先進的過零投切技術。

c.避免對電力電容及電網有損害的涌流的產生，具有壽命長，功耗低（<3W）的優點。

d. 主要適用于工廠、生活小區、箱變及城網和農網改造中的低壓無功補償。

技術參數

環境條件

環境溫度：-45～65℃

相對濕度：40℃，20～90%

大氣壓力：79.5～106.0Kpa

海拔高度：≤4500m

電源條件

額定電壓：～220V/～380V

電壓偏差：±30%

電壓波形：正弦波，總畸變率不大于5%

工頻頻率：48.5～51.5Hz

功率消耗：＜0.5W（切除電容器時)

＜1W（投入電容器時)

主要技術指標

零投切偏移度：≤2.0°

零投切涌流：≤2.0倍額定電流

耐電壓沖擊：≥AC4000V（DC5000V）

耐電流沖擊：≥110倍額定電流。

無功補償誤差：≤最小電容器容量的5%；

電容器投切間隔：5s～180s（可設定）

系統容量：≤48臺聯機工作

控制投切準確率：100%；

投切允許次數：40萬次以上；

年故障率：≤0.1

產品外形及安裝尺寸 （具體安裝尺寸以使用說明書為準）

    外形尺寸：160×100×83（單位mm）；

    安裝尺寸：143×30.5（單位mm） Φ4.5圓孔：

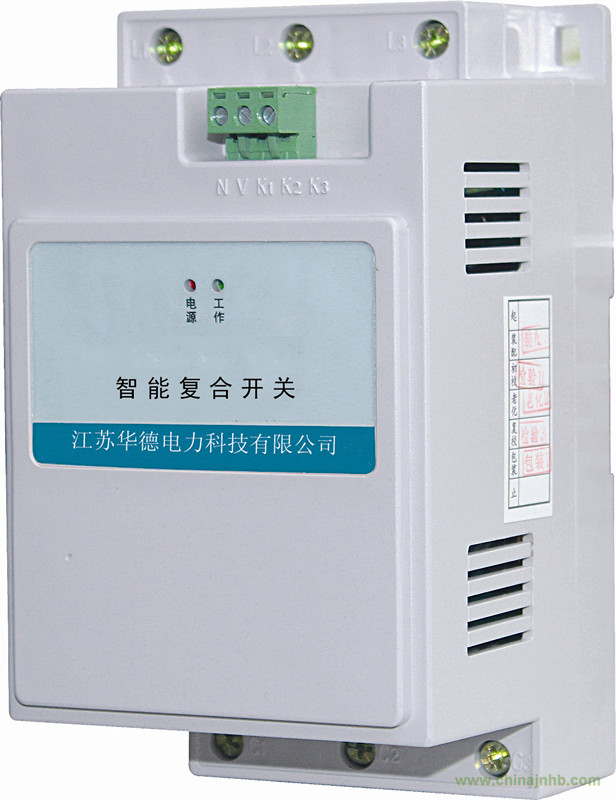

智能復合開關

產品概述

a.此開關主要用于400V電壓系統 ，電力補償用電容的投切開關。

b.把電力電子開關可控硅與大功率雙穩態磁保持繼電器結合起來，實現電壓過零投入，電流過零切除。有接觸電阻小、耐沖擊、動作可靠、能耗小、機械壽命長等優點。

c.主要適用于工廠、生活小區、箱變及城網和農網改造中的低壓無功補償。



技術參數

工作環境條件

環境溫度：-25℃～+60℃

相對濕度：40℃時，20%～90%

額定工作電壓、電流

電壓：取自內部A C 相 380V

頻率：50Hz/60Hz

電流：≤60A

主要技術指標

使用壽命： ≥40萬次

控制容量：三相共補≤40Kvar

單相分補≤20Kvar

控制電壓：DC 12V±5V

控制端電流：≤3mA

響應時間：≤40ms

再投延時：≤1000ms

整機功耗：≤3VA

連續每次接通間隔：≥100ms

接觸壓降：≤100mV

接點耐壓：≥1600V AC

海拔高度：≤3500M

絕緣等級：在正常大氣條件下≥10M



   產品外形及安裝尺寸（具體安裝尺寸以使用說明書為準）

外形尺寸：160×96×90.5（單位mm）；

安裝尺寸：142×80（單位mm）；
