（增強型）靜止無功發生器（ASVG ) SVG

產品工作原理

   靜止無功發生器的基本原理是將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路文流側輸出電壓的相位和幅值或者直接控制其文流側電流，就可以使該電路發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?span lang="EN-US">

產品的主要功能
1）補償無功功率，提高功率因數，降低線損，節能降耗
2）抑制電壓波動和閃變
3）抑制三相不平衡
4）提高線路輸電穩定性
5）維持負荷端電壓，加強系統電壓穩定性
產品的主要特點
傳統的無功補償裝置通過調節電容或電感實現無功補償，雖然應用廣泛，但是存在諧振、響應時間慢等問題。

SVG是目前最為先進的無功補償裝置，它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換，從而使無功補償技術產生了質的飛躍。

（1）響應速度更快
SVG響應時間：≦5ms
SVG 可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
（2）安全性更高
SVG運行時被控制為電流源,不存在與系統阻抗發生諧振的可能性,安全性更高。
（3）補償功能多樣化
使用同一套SVG裝置，可以實現不同的多種補償功能：
補償負載無功
補償負載諧波
補償負載不平衡
同時補償負載無功、諧波和不平衡
（4）諧波含量極低
SVG采用了PWM技術和多重化技術,諧波含量極低，對電網不會產生二次污染。
（5）占地面積小
SVG采用直接PWM 電流控制技術，其輸出電流波形和相位完全可控，SVG能夠在額定感性到額定容性的范圍內運行，由于無需大容量的電容器和電抗器做儲能元件，SVG的占地面積最大只有相同容量SVG的50%。

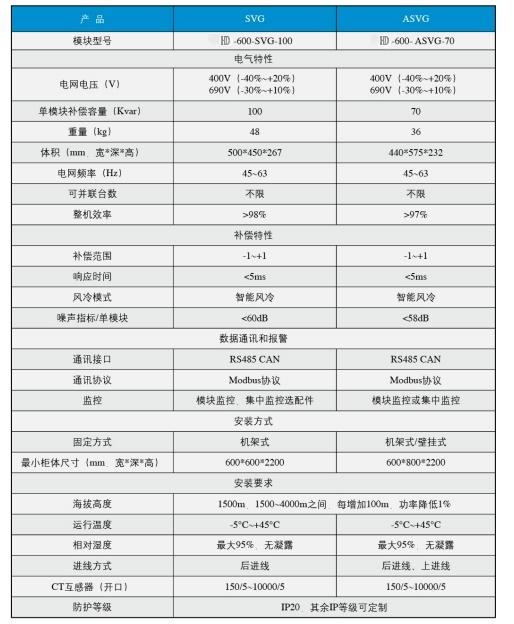

參數表
