一、太陽能光伏系統
獨立型太陽能光伏系統（離網）是由太陽能組件，蓄電池，控制器，逆變器組成，能為用戶獨立進行供電。
應用場合： 國家電網覆蓋不到的學校，村莊，沙漠，草原等無電地區；別墅，城市照明，示范項目等
性能特點 ：
1. 太陽能隨處可得，系統安裝不受地域限制，一次投資，終身受益
2. 長期使用的情況下，與柴油發電機相比，太陽能系統成本更低，維護更方便，不需要添加油料；一次投資，終身受益，無輻射，無污染；
3. 陰雨天氣，可按用戶要求連續供電（ 3-10 天）；
4. 綠色能源，安全環保，間接地減少對大氣二氧化碳等溫室氣體的排放；
5. 安全可靠，無造影，無污染，能量隨處可得，不受地域限制；

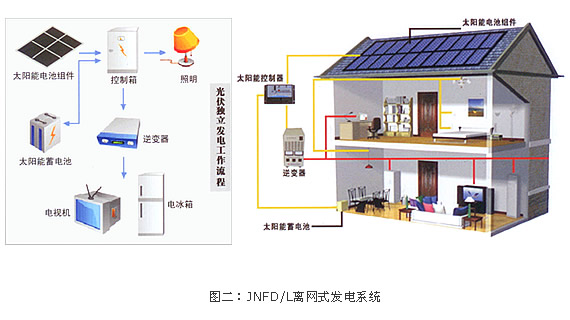

6. 無須消耗燃料，無機械轉動部件，無須另外架輸電線路；可以方便地與任意地面或建筑物相結合； 建站周期短（一般不超過 60 天），規模大小隨意。 B、SGFD/L離網式發電系統，其原理見下圖二；

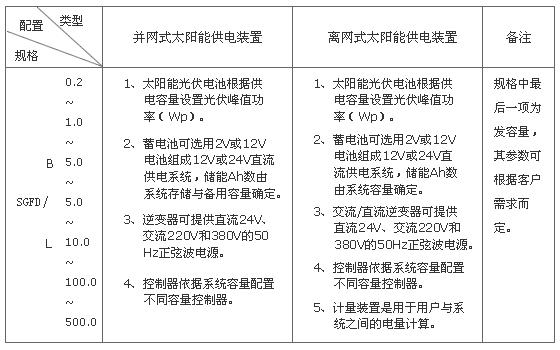

二、型號與規格
|
三、系統組件
1、太陽能電池板
太陽能電池板是太陽能發電系統中的核心部分，其作用是將太陽輻射能直接轉換成直流電，供負載使用或存貯于蓄電池內備用。根據用戶需要，將若干太陽電池板按一定方式連接，組成太陽能電池方陣，再配上適當?shù)闹Ъ芗敖泳€盒組成。
太陽能電池板按國際電工委員會IEC：1215：1993標準要求采用多晶硅（或單晶硅）太陽能電池進行串并聯組合，以形成12V和24V各種類型與發電容量的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。 |
主要參數：
太陽能電池：100Wp～100kWp
直流輸出電壓：12V、24V、48V
工作溫度：－40℃～＋90℃ |
 |
|

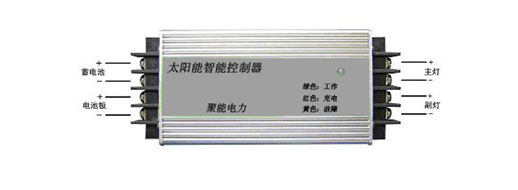

2、太陽能控制器
太陽能控制器主要由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。在太陽發電系統中，控制器的基本作用是為蓄電池提供最佳的充電電流和電壓，快速、平穩、高效的為蓄電池充電，并在充電過程中減少損耗、盡量延長蓄電池的使用壽命；同時保護蓄電池，避免過充電和過放電現象的發生。同時記錄并顯示系統各種重要數據，如充電電流、電壓等。 |
 |
主要參數：
輸入電壓：12V、24V；
輸出電壓：直流或交流由使用需要定；
控制開關：光控、時控、光時混合控；
保護功能：蓄電池過沖、過放，開路、負載過電壓，輸出短路，太陽能電池、蓄電池反接，欠壓和過壓保護等。

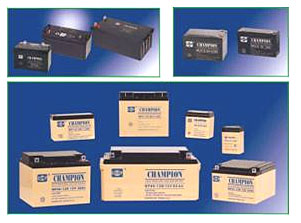

3、蓄電池
一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是是將太陽電池方陣發出直流電貯能起來, 供負載使用。在光伏發電系統中, 蓄電池處于浮充放電狀態。白天太陽能電池方陣給蓄電池充電,同時方陣還給負載用電,晚上負載用電全部由蓄電池供給。
|
蓄電池具有以下特點：
免維護無須補液；
適應環境溫度為-20℃～45℃；
安全防爆無游離電解液；
內阻小電流放電特性好；
自放電小，深放電恢復性能好。
使用壽命較長，蓄電池可分為 一般型、長壽命型和膠體型；
主要參數：
額定電壓：2V、6V、12V；
標稱容量：50Ah～3000Ah；
適應環境溫度：－20℃～＋45℃ |
 |
|
4、逆變器
太陽能的直接輸出一般都是12VDC、24VDC、 48VDC。當需要提供220VAC、110VAC的交流電為電器供電時，需將太陽能光伏發電系統所發出的直流電通過DC- AC逆變器轉換成交流電。 |
主要參數：
額定容量：200W～100kW
輸入直流電壓：12V或24V
輸出交流電壓：220V或380V
頻率：50HZ±5%
環境溫度：-10 ℃～+40 ℃
效率：>75%
保護功能：過壓、欠壓、過載保護等 |
 |
|
| 四、光伏供電系統樣例 |
 |
