一、太陽能光伏系統
太陽能光伏發電系統由太陽能電池板、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V、110V或并網， 還需要配置逆變器。如可能輔以風機，風光互補則更具優越性。
SGFD太陽能光伏發電系統產品可分為兩大類：

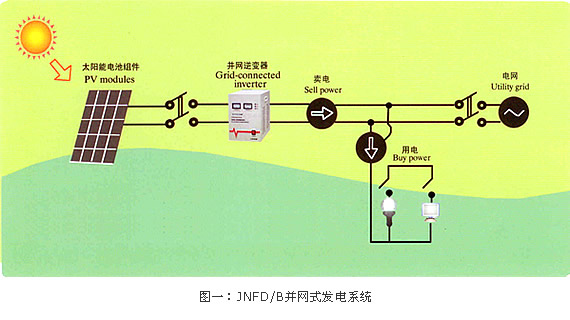

A、SGFD/B并網式發電系統，其原理見下圖一；
二、型號與規格
|
三、系統組件
1、太陽能電池板
太陽能電池板是太陽能發電系統中的核心部分，其作用是將太陽輻射能直接轉換成直流電，供負載使用或存貯于蓄電池內備用。根據用戶需要，將若干太陽電池板按一定方式連接，組成太陽能電池方陣，再配上適當?shù)闹Ъ芗敖泳€盒組成。
太陽能電池板按國際電工委員會IEC：1215：1993標準要求采用多晶硅（或單晶硅）太陽能電池進行串并聯組合，以形成12V和24V各種類型與發電容量的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。 |
主要參數：
太陽能電池：100Wp～100kWp
直流輸出電壓：12V、24V、48V
工作溫度：－40℃～＋90℃ |
 |
|

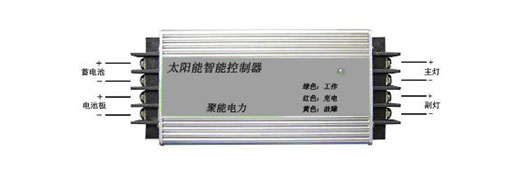

2、太陽能控制器
太陽能控制器主要由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。在太陽發電系統中，控制器的基本作用是為蓄電池提供最佳的充電電流和電壓，快速、平穩、高效的為蓄電池充電，并在充電過程中減少損耗、盡量延長蓄電池的使用壽命；同時保護蓄電池，避免過充電和過放電現象的發生。同時記錄并顯示系統各種重要數據，如充電電流、電壓等。 |
 |
主要參數：
輸入電壓：12V、24V；
輸出電壓：直流或交流由使用需要定；
控制開關：光控、時控、光時混合控；
保護功能：蓄電池過沖、過放，開路、負載過電壓，輸出短路，太陽能電池、蓄電池反接，欠壓和過壓保護等。
3、逆變器
太陽能的直接輸出一般都是12VDC、24VDC、 48VDC。當需要提供220VAC、110VAC的交流電為電器供電時，需將太陽能光伏發電系統所發出的直流電通過DC- AC逆變器轉換成交流電。
|
主要參數：
額定容量：200W～100kW
輸入直流電壓：12V或24V
輸出交流電壓：220V或380V
頻率：50HZ±5%
環境溫度：-10 ℃～+40 ℃
效率：>75%
保護功能：過壓、欠壓、過載保護等 |
 |
|

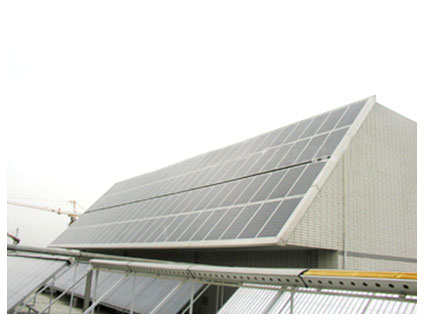

| 四、光伏供電系統樣例 |
 |
