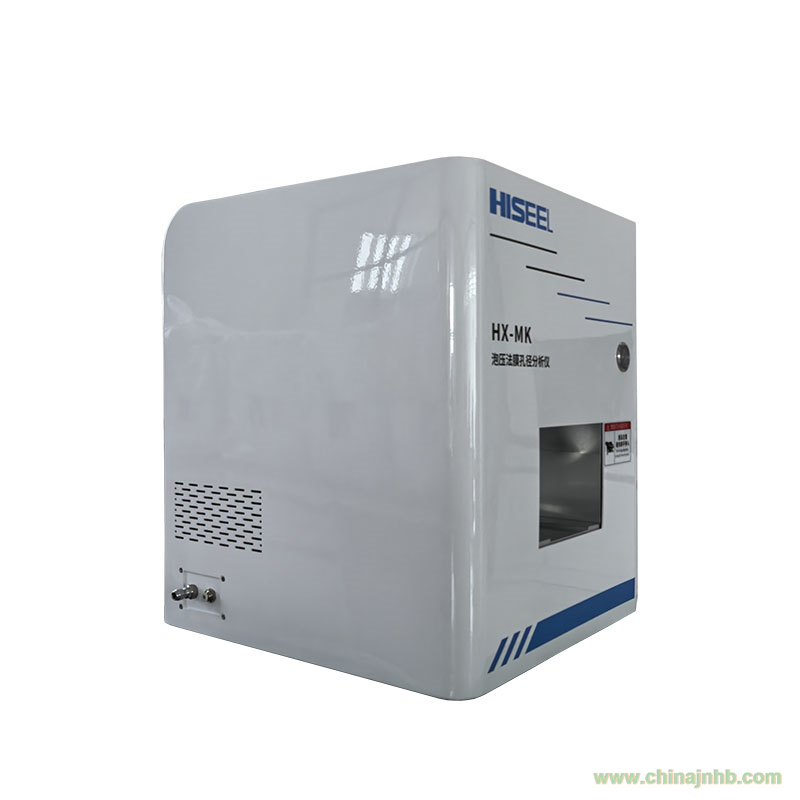

HX-MK型泡壓法平板膜孔徑儀是采用全金屬管路和不銹鋼組合式樣品夾持器的全自動智能儀器，是利用氣液法分析濾膜、隔膜、織物、纖維、陶瓷、燒結金屬等材料的通孔的* 大孔徑、*小孔徑、平均孔徑、孔徑分布及滲透率的專用分析儀器，儀器主要應用于水過濾、電池隔膜、海水淡化、生物提純等行業。

HX-MK型泡壓法平板膜孔徑儀測試原理

以某種膜材料為例，將膜用可與其浸潤的液體充分潤濕，由于表面張力的存在，浸潤液將被 束縛在膜的孔隙內；給膜的一側加以逐漸增大的氣體壓強，當氣體壓強達到大于某孔徑內浸潤液的表面張力產生的壓強時，該孔徑中的浸潤液將被氣體推出；由于孔徑越小，表面張力產生的壓強越高，所以要推出其中的浸潤液所需施加的氣體壓強也越高；同樣，可知，孔徑* 大的孔內的浸潤液將首先會被推出，使氣體透過，然后隨著壓力的升高，孔徑由大到小，孔中的浸潤液依次被推出，使氣體透過，直至全部的孔被打開，達到與干膜相同的透氣率；

首先被打開的孔所對應的壓力，為泡點壓力，該壓力所對應的孔徑為* 大孔徑；  在此過程中，實時記錄壓力和流量，得到壓力-流量曲線；壓力反應孔徑大小的信息，流量反應某種孔徑的孔的多少的信息；然后再測試出干膜的壓力-流量曲線，可根據相應的公式計算得到該膜樣品的* 大孔徑、平均孔徑、*小孔徑以及孔徑分布、透氣率。

HX-MK型泡壓法平板膜孔徑儀性能參數

主要功能：泡點直徑（* 大孔直徑）；平均流量孔徑（平均孔徑）；*小孔徑；孔徑分布、累計/差分流量分布；氣體滲透率；干、濕氣體流量；

測試范圍：0.07-500um（可選0.02-500um）；

測試精度：壓力分度值：0.0001 bar ；流量分度值：0.0001 L/min；

壓力范圍：0-1bar、0-10bar（可選0-35bar）；高精度進口硅薄膜雙壓力傳感器，分段壓力量程，量程互補，自動切換；

測試速度：20-60min完成整個測試過程；

流量范圍：0-1L/min，0-100L/min；高精度進口雙流量傳感器，分段流量量程，量程互補，自動切換；

樣 品 池：標配直徑13mm、直徑25mm、直徑47mm平板膜專用夾持器（適應樣品厚度0-3mm），可選直徑12mm中空纖維膜專用夾持器，也可根據需要定制其他規格的樣品池；

氣路管路：金屬一體化集裝式管路，減少管路長度和漏氣點，避免管道過長產生的壓降影響，接口采用金屬硬密封，密封性好，耐壓高，耐腐蝕，經久耐用；

真空浸潤：可選配真空助潤儀，可以設置真空助潤的時長，助潤完成，自動恢復常壓；

測試氣體：40升高純氮?dú)?，純度?span>99.9%；可選配空氣壓縮機；

核心配件：硅薄膜壓力變送器、流量傳感器、電控調壓閥等；

數據處理：內置工控電腦，自主研發控制軟件，界面簡潔。

儀器尺寸：長：400mm；寬：400mm，高：490mm；凈重：37kg；
