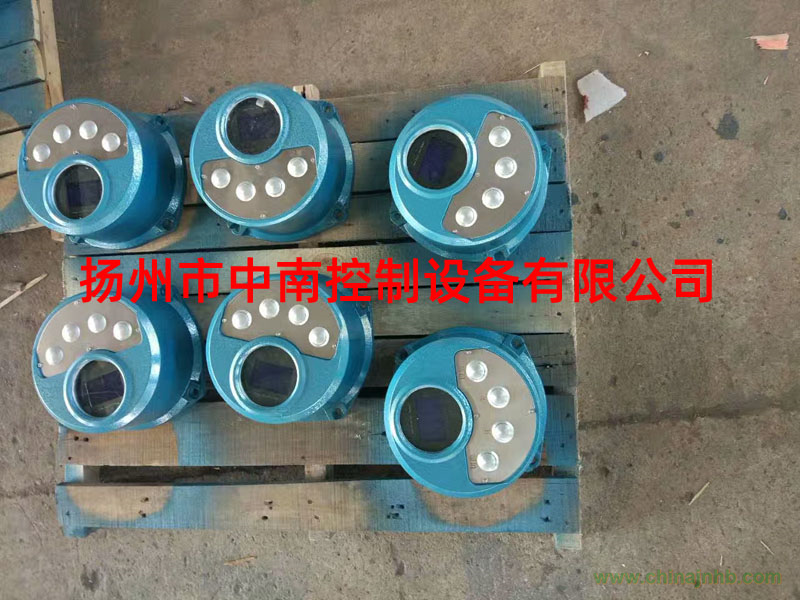

一、LCFK-DTD-31電動閥智能控制模塊基本參數
產品型號：LCFK-DTD-31
供電電壓：380/220V
輸入信號：編碼器
反饋信號：4-20mA模擬
二、行程設定方法
在“畫面1 現場鍵盤鎖定狀態”下，同時按住“開閥”、“關閥”鍵三秒后進行自動解鎖，進入“畫面2 現場操作狀態”，按“參數設置”鍵三秒后進入“畫面3 行程/參數設定狀態”。操作顯示面板設置燈常亮，同時LCD屏上的“行程”不斷閃爍，按設置鍵進入行程設定狀態，如“畫面4 關閥行程設定狀態”。
關閥行程設定
根據閥位不同，手動或電動操作使閥門到全關位，再按“參數設置”鍵確定全關位置后，系統自動進入“畫面5 開閥行程設定狀態”。
開閥行程設定
根據閥位不同，手動或電動操作使閥門到全開位，再按“參數設置”鍵確定全開位置后，系統自動退出行程設定狀態，進入“畫面2 現場操作狀態”。
