一、概述

粉塵是影響煤礦及其它粉塵作業場所生產安全的重大隱患。KXP-400礦用細水噴霧降塵裝置（以下簡稱裝置）是一種 新型、效果明顯、低能耗、噴霧距離遠的噴霧降塵裝置。主要原理是利用專用霧化噴嘴將高速的高壓水進行霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到更佳的降塵效果。裝置通過連續或間斷性的噴霧灑水，作用于煤礦井下所有產生粉塵煙霧的作業場所，降除粉塵、煙霧、凈化空氣，還能吸收一定的有害氣體，降低瓦斯、一氧化碳等有害氣體濃度，改善和治理粉塵作業環境，是有效防止粉塵、煙霧危害的優先選設備。

裝置的執行標準為： Q/HK012-2010《礦用噴霧降塵裝置》。

二、 裝置用途

適用于含有煤塵或瓦斯爆炸危險的煤礦井下使用。尤其適用于煤礦井下運輸大巷、皮帶巷、進回風巷等地方的風流凈化降塵。

三、裝置組成與特點

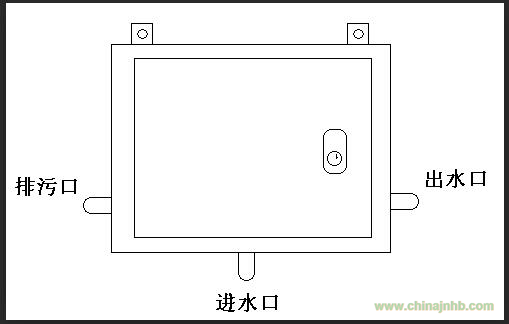

裝置有細水噴霧降塵裝置主控箱、球形截止閥、細水霧化噴頭組件、高壓膠管組成

噴霧距離遠，降塵范圍大，水霧滯留時間長、降塵效率高、用水量少，是一種高效節能的高壓遠程噴霧降塵裝置。

裝置采用純機械結構，無需電源，安裝簡單、方便是一種安全、可靠的新型降塵裝置。霧化效果達到微米級，出水量小，可長時間打開，人員過往不會淋濕，巷道地面不積水。

四、 適用環境

1．使用環境條件

a) 工作溫度： 0℃～+40℃；

b) 相對濕度： ≤95%（+25℃）；

c) 環境大氣壓： 80KPa ～ 110KPa；

d) 適用于含有煤塵或瓦斯爆炸危險的煤礦井下；

e)無破壞金屬和絕緣材料的腐蝕性氣體的場所；

f)無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動；

2.貯存溫度：-40℃～+60℃。

五、  主要技術參數

1．工作方式：連續；

2．水壓適應范圍：0.3MPa～3.5MPa；

3. 耗水量：4.4 L/min～12L/min（配8＃噴頭，水壓在0.3MPa～3.5Mpa時）；

4. 過濾精度：400目；

5. 細水霧化噴頭規格：(用戶選配，常規配8＃)；

6. 水霧化顆粒：5um～30μm；

7. 全塵降塵率：≧90%；

8. 噴霧形狀：實心錐形；

9. 工作噪聲：≤60dB(A) ；

10. 排污方式:反沖洗排污；

11. 排污控制：反沖洗過濾。

六、工作原理

當球閥打開給主機供水后，高壓水通過噴霧控制閥進入過濾精度400目的反沖洗過濾器過濾，供給給更精細化霧化水幕，實現細水霧降塵。

當過濾器儲污水雜質較多而影響噴霧效果時，手動打開主機內的排污閥，然后旋轉反沖洗過濾器手柄90°，反沖洗過濾器即排污。待排污完成后，手動關閉主機內的排污閥，然后反轉反沖洗過濾器手柄90°，裝置繼續噴霧降塵。反沖洗水質過濾間隔期限，根據水質情況而定，一般每15天排污一次，以確保噴霧質量。
