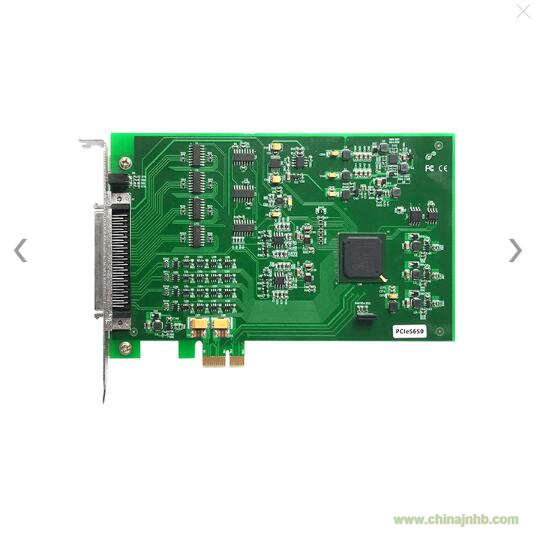

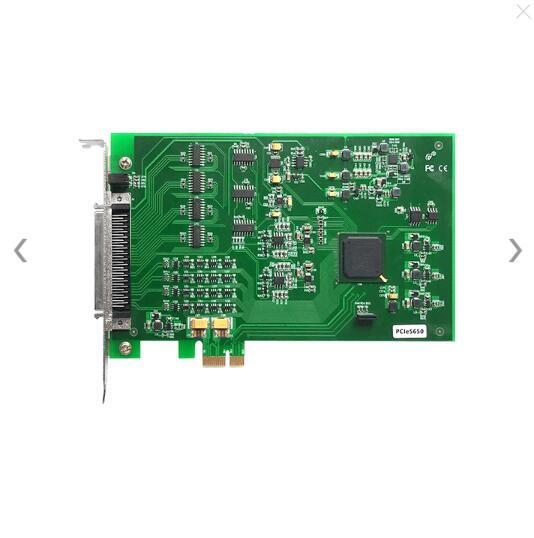

多功能采集卡；500/250Ksps， 12位，32/16路異步模擬量輸入；100Ksps，12位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
|
AI模擬量輸入
|
ADC分辨率
|
12位（Bit）
|
|
輸入通道
|
單端32路/差分16路異步采集（PCIe-5650/5652）；
單端16路/差分8路異步采集（PCIe-5651/5653）
|
|
輸入量程
|
±10V、±5V、±2V、±1V
|
|
采樣率
|
500KHz（PCIe-5650/5651）；
250KHz（PCIe-5652/5653）
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
16K點FIFO
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
AO模擬量輸出
|
分辨率
|
12位（Bit）
|
|
輸出通道
|
4路同步輸出（PCIe-5650）；
2路同步輸出（PCIe-5651）；
0路同步輸出（PCIe-5652/5653）
|
|
轉換速率
|
最大100KHz采樣速率
|
|
量程
|
±10V
|
|
存儲器深度
|
16K點FIFO
|
|
生成模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
CTR計數器
|
通道數
|
1路32位
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
CTR采樣方式
|
CI：按需單點采樣、有限點采樣、連續采樣
CI存儲器深度：2K點FIFO
|
|
CO：按需單點采樣、有限點采樣、連續采樣
|
|
DIO
|
8路帶緩存、程控I/O方向與狀態
|
|
DIO存儲器深度：2K點FIFO
|
|
PFI通道
|
8路靜態數字量輸入輸出、時序信號輸入輸出
|
|
軟件自動校準
|
|
支持多卡同步
|
