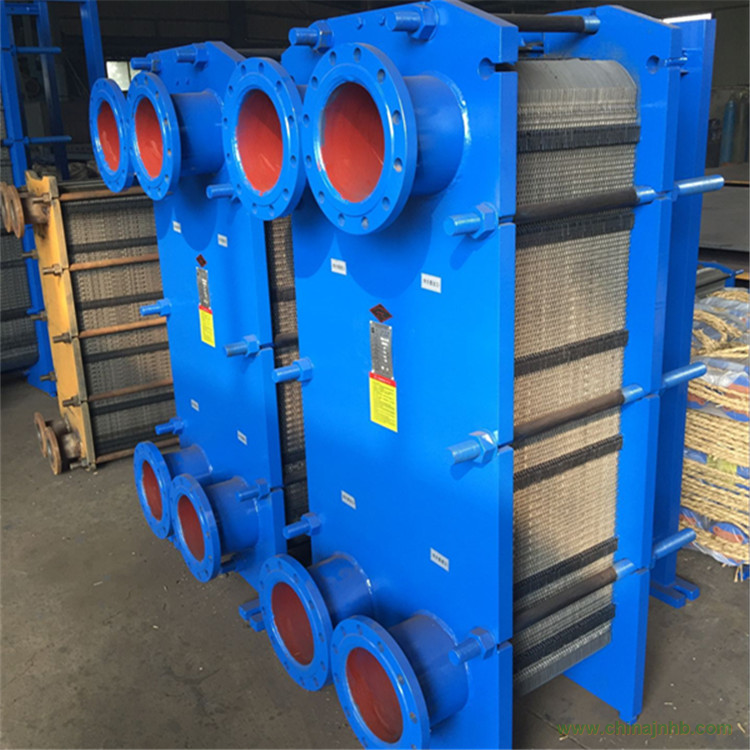

2、 可拆式316不銹鋼板式換熱器  稀油站BR16換熱器

FL20冷卻器     GLC-18冷卻器      GLC10機油冷卻器

板式冷卻器特點：

a.傳熱系數高由于不同的波紋板相互倒置，構成復雜的流道，使流體在波紋板間流道內呈旋轉三維流動，能在較低的雷諾數（一般Re=50~200）下產生紊流，所以傳熱系數高，一般認為是管殼式的3~5倍。

b.對數平均溫差大，末端溫差小在管殼式換熱器中，兩種流體分別在管程和殼程內流動，總體上是錯流流動，對數平均溫差修正系數小，而板式換熱器多是并流或逆流流動方式，其修正系數也通常在0.95左右，此外，冷、熱流體在板式換熱器內的流動平行于換熱面、無旁流，因此使得板式換熱器的末端溫差小，對水換熱可低于1℃，而管殼式換熱器一般為5℃。 [2]

c.占地面積小板式換熱器結構緊湊，單位體積內的換熱面積為管殼式的2~5倍，也不像管殼式那樣要預留抽出管束的檢修場所，因此實現同樣的換熱量，板式換熱器占地面積約為管殼式換熱器的1/5~1/10。

d.容易改變換熱面積或流程組合，只要增加或減少幾張板，即可達到增加或減少換熱面積的目的；改變板片排列或更換幾張板片，即可達到所要求的流程組合，適應新的換熱工況，而管殼式換熱器的傳熱面積幾乎不可能增加（當然，對應地，需要重新計算壓力損失是否符合系統要求，以及設備螺栓長度是否合適）。

e.重量輕板式換熱器的板片厚度僅為0.4~0.8mm，而管殼式換熱器的換熱管的厚度為2.0~2.5mm，管殼式的殼體比板式換熱器的框架重得多，板式換熱器一般只有管殼式重量的1/5左右。 [2]

f.價格低采用相同材料，在相同換熱面積下，板式換熱器價格比管殼式約低40%~60%。

g.制作方便板式換熱器的傳熱板是采用沖壓加工，標準化程度高，并可大批生產，管殼式換熱器一般采用手工制作。

h.容易清洗框架式板式換熱器只要松動壓緊螺栓，即可松開板束，卸下板片進行機械清洗，這對需要經常清洗設備的換熱過程方便。

i.熱損失小板式換熱器只有傳熱板的外殼板暴露在

大氣中，因此散熱損失可以忽略不計，也不需要保溫措施。而管殼式換熱器熱損失大，需要隔熱層。 [2]

j.容量較小是管殼式換熱器的10%~20%。

k.單位長度的壓力損失大由于傳熱面之間的間隙較小，傳熱面上有凹凸，因此比傳統的光滑管的壓力損失大。

l.不易結垢由于內部湍動，所以不易結垢，其結垢系數僅為管殼式換熱器的1/3~1/10。
