（一）產品介紹

RV-03、RV-04系列容積式換熱器是從專業建筑設計院引進的新型換熱器。適用于一般工業及民用建筑的熱水供熱系統，熱媒為蒸汽或高溫熱水（設計選用時注明熱媒品種）。

其特點有：

1、采用小管徑換熱束，熱媒二級換熱；

2、罐內增設導流、阻流裝置，顯著提高傳熱系數；

3、采用新型換熱管束，多流程，熱媒利用率高、節能；

4、熱媒溫降大，為同類標準罐的1.2—2倍；

5、冷水區域小，容積利用率達90%。

（二）設計使用說明

1、被加熱水出口溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水溫度宜控制在50-60℃之間。為使運行更安全，熱媒出水管上須裝設疏水閥。

2、材質：殼體可按用戶要求，選擇不銹鋼材料(SUS304、SUS316L、SUS2205)或碳鋼內襯SUS304、碳鋼內襯SUS316L、碳鋼內襯SUS444、碳鋼內襯銅；換熱U型管材料分紫銅管、SUS304不銹鋼管、SUS316不銹鋼管。

3、RV-03產品采用鋼制鞍式支座，一般做高H=300mm的混凝土支墩；

     RV-04采用支承式支座，一般做高H=200mm的混凝土支墩。

4、換熱器應安裝安全裝置。裝設安全閥時，安全閥開啟壓力應不超過設計壓力（訂購安全閥時應申明），安全閥的安裝和使用應符合國家相關規定。

（三）編號說明

（四）主要技術參數表

RV-03臥式容積式換熱器主要技術參數表

RV-04立式容積式換熱器主要技術參數表

（五）尺寸表

RV-03臥式容積式換熱器尺寸表

RV-04立式容積式換熱器尺寸表

注：熱媒為飽和蒸汽時，熱媒出口管徑可比表中DN3小2-3號

（六）外形尺寸圖

RV-03臥式容積式換熱器外形尺寸圖

RV-04立式容積式換熱器外形尺寸圖

RV-03臥式容積式換熱器管路接管示意圖

RV-04立式容積式換熱器管路接管示意圖

設備材料表

注：1、熱媒為熱媒水時，不得設疏水器。

2、蒸汽為熱媒時，熱媒出水管管徑應比熱媒進口小2-3號。

3、溫控閥由使用方與生產企業商定。

4、配管及配管上的閥門、疏水器、除污器、壓力表、溫度計等由設計定，使用單位自備。

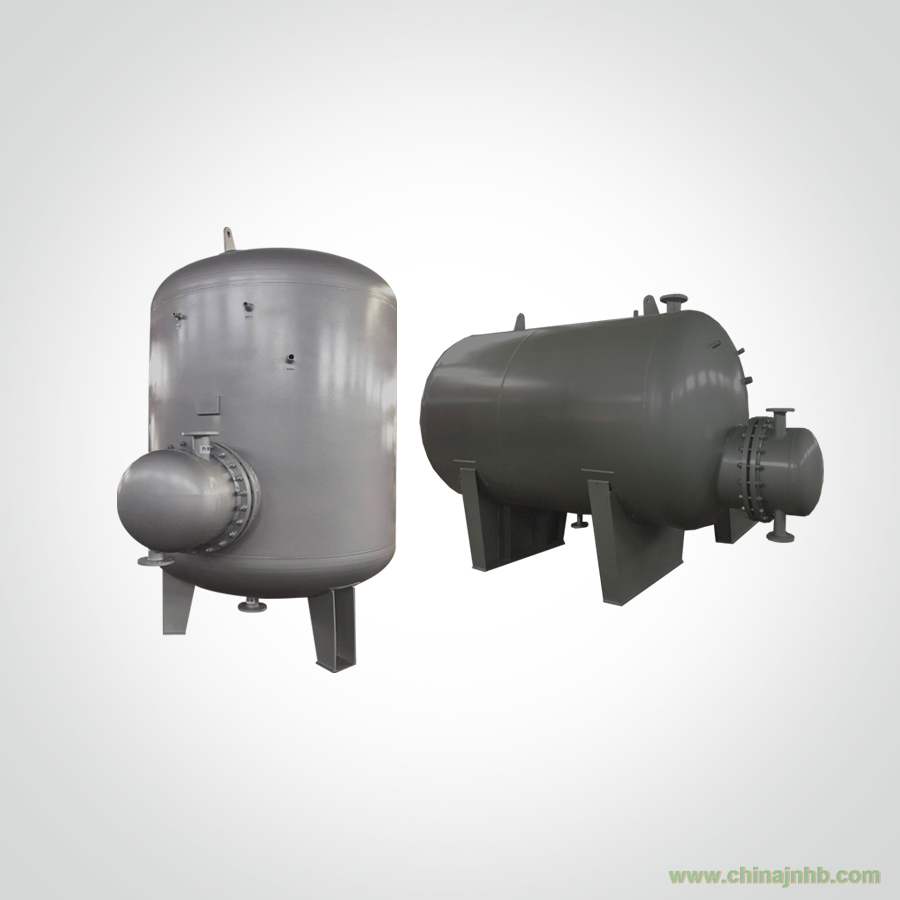

產品實物圖

，
