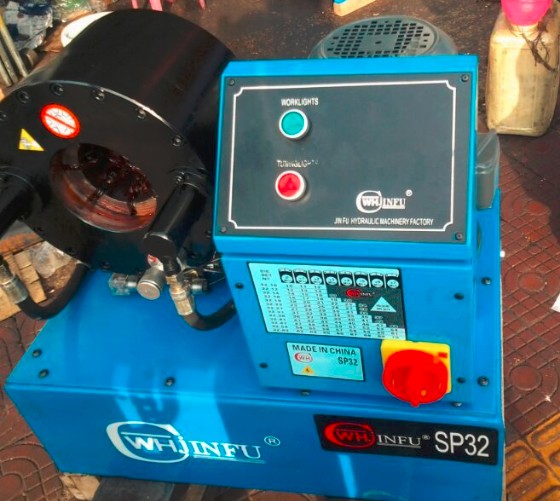

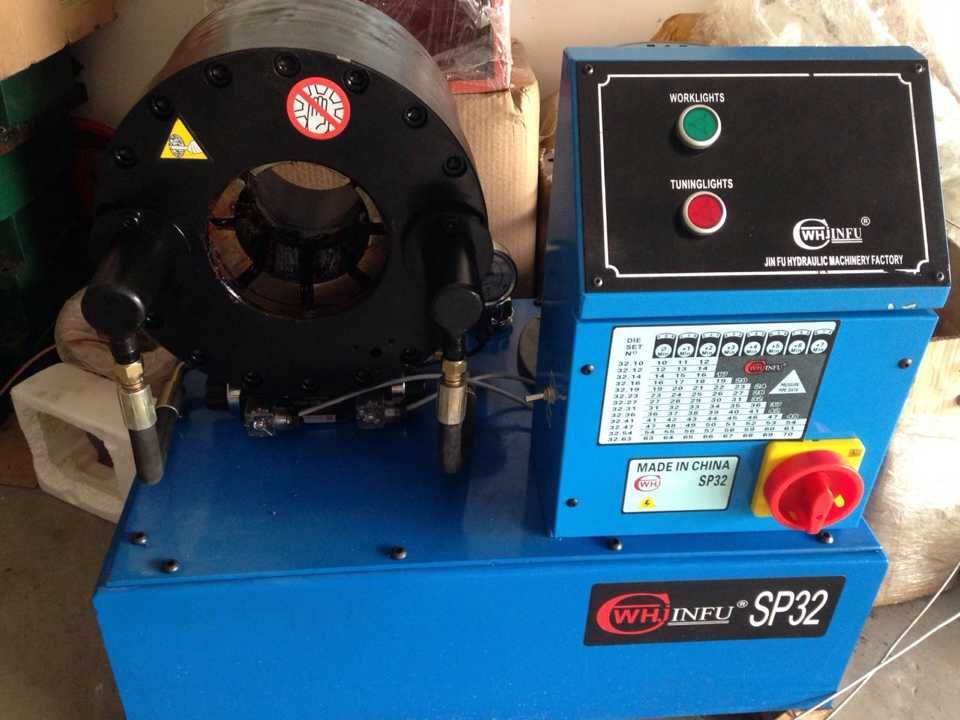

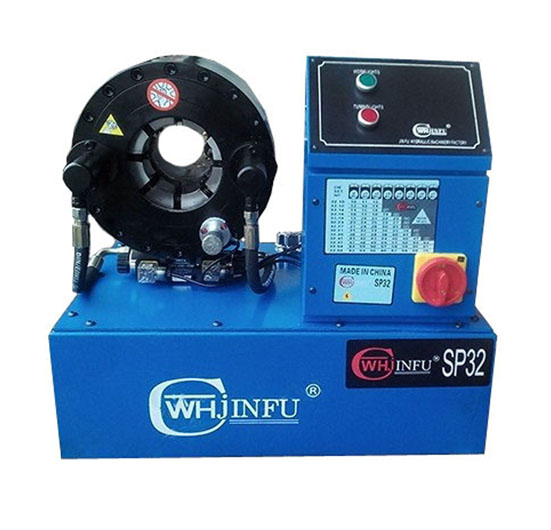

SP32型壓管機技術參數

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

用   途

主要用于管件與金屬接頭的扣壓或鋼管的縮小，如高低壓油管，輸油管、機油管、剎車管，空調管、動力轉向管、油門拉線、換檔線、供油管、高壓洗車水管、空壓機氣管、礦地氣管、醫療氣管、焊接用氣體管、洗衣機水管、衛浴軟管、水暖管、鐵氟龍管、編織管、線管、鋼絲繩、橋梁通水管、橡膠管、腳手架、掃地桿、大棚支架、蚊帳鋼管支架、消防管等橡膠管、硅膠管、纖維管、塑膠管、鐵氟龍管、編織管的扣壓，廣泛用于車輛、工程機械、液壓機械、焊割設備、油田、礦地、建筑、衛浴裝修、消防、礦山、管件等行業

工作原理

油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺設定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成
