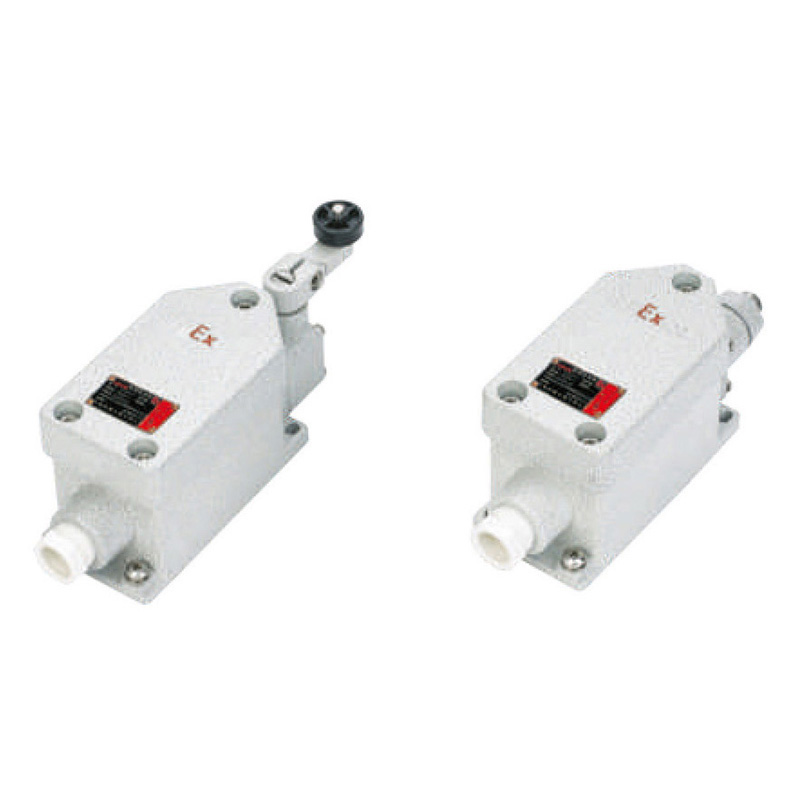

8077/1-20防爆行程開關

用途
供交流50Hz，電壓至550V，直流電壓至500V的電路中作反應工作機械的行程，控制其運動方向或行程大小之用。

■結構簡介
行程開關由外殼（殼體，蓋），傳動頭和隔爆型微動開關等組成。外殼為增安型結構，采用含鎂量不大于0.5%的輕鋁合金壓鑄而成，表面環氧粉末涂復，外形美觀且具有耐沖擊等優良性能。微動開關固定的殼體內，傳動頭裝在殼體的上端隨著杠桿的轉動或頂桿的移動，從而實現開關觸頭的開或閉，蓋與殼身之間設有密封圈，并用不銹鋼螺釘緊固，可保證外殼的防護等級達到IP54。
隔爆型微動開關，結構緊湊，可靠性強，體積小，通斷能力和壽命指標高是具有先進水平的配套元件。

■技術數據
行程開關額定絕緣電壓為交流500伏，約定發熱電流為10安，其余基本參數見表1和表2的規定。類別  額定工作電壓（V）  額定工作電流（A）  電纜外徑  防爆等級  防護等級  觸頭形式
常分  常分
交流AC  500  10  φ9～φ15.5  Ex  ed.ⅡCT6  EExde.ⅡCT6  IP54  1  1
直流DC  500  0.12  1或or1
220  0.50  1或or1
24  7  1  1

型號  動作行程  超行程  差程  操作力
8077/1-20  ＜5(mm)  ＞4(mm)  ＜3(mm)  ≯61.8
8077/1-11  ＜40°  ＞30°  ≤25°  ≯13.7
