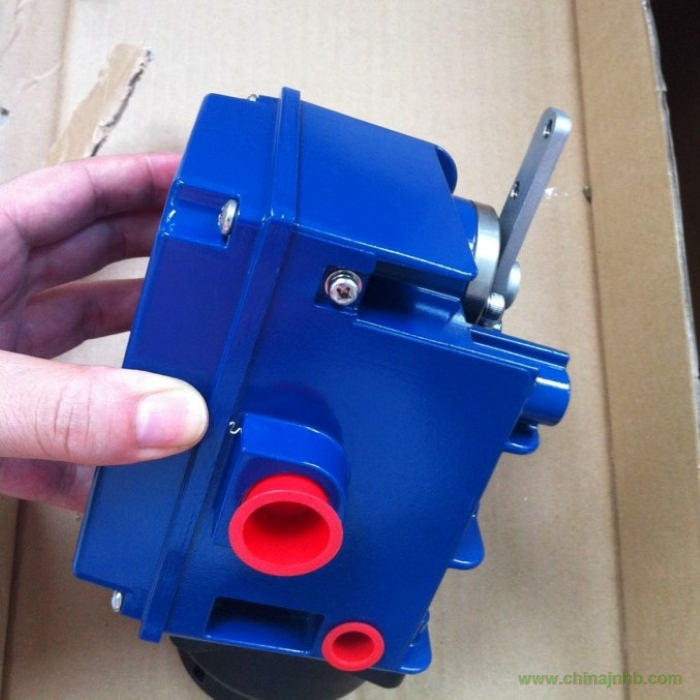

山武閥門定位器AVP300-RSD3A工作原理
  山武閥門定位器是控制閥的主要附件.它將閥桿位移信號作為輸入的反饋測量信號,以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移量與控制器輸出信號之間的一一對應關系。因此，閥門定位器組成以閥桿位移為測量信號，以控制器輸出為設定信號的反饋控制系統。該控制系統的操縱變量是閥門定位器去執行機構的輸出信號。
（1）山武閥門定位器用于對調節質量要求高的重要調節系統，以提高調節閥的定位可靠性。
（2）山武閥門定位器用于閥門兩端壓差大（ △p>1MPa）的場合。通過提高氣源壓力增大執行機構的輸出力，以克服液體對閥芯產生的不平衡力，減小行程誤差。
（3）山武閥門定位器當被調介質為高溫、高壓、低溫、有毒、易燃、易爆時，為了防止對外泄漏，往往將填料壓得很緊，因此閥桿與填料間的摩擦力較大，此時用定位器可克服時滯。
（4）山武閥門定位器被調介質為粘性流體或含有固體懸浮物時，用定位器可以克服介質對閥桿移動的阻力。

山武閥門定位器AVP301-RSD3A維修
1.自動設定：其自動設定軟件是一個全自動配置程序。與其它品牌的智能定位器不同，SVP3000Alphaplus無需外部設備。執行基本配置不需要電腦或專用通訊器，按一下開關便可運行程序。
2.現場智能通信
3.分程設定阿自倍爾的現場智能通信裝置（SFC）可與所有阿自倍爾現場智能儀器匹配使用，因此可以借助它進行SVP校準和配置的智能通信?？梢允褂肏ART275型通信裝置進行校準、配置和自診斷。


山武閥門定位器AVP301-RSD3A參數
  山武閥門定位器AVP301-RSD3ANEPSI(儀器儀表防爆安全監督檢驗站)本質安全認證。ExiaICT4-T6：-40℃至+60℃時為T4；-40℃至+60℃時為T5；-40℃至+40℃時為T6。
-電氣參數：Ui=30V，li=95mA,Pi=0.66W，Ci=6μF，Li=0.2mH
-控制信號輸入：4-20mA直流信號(可分程配置一很小量程為4mA)
-輸入阻抗：AVP100型:大的3000/20mADC；AVP102型:大的600Q/20mADC
-輸出特性：
1線性、等百分比、快開
2用戶自設特性(16點)
-閥桿行程：反饋桿角度：土40到+20°；
-閥桿轉動角度:大的90(角行程執行機構)
-旁路操作：自動/手動開關(***于單作用執行機構)
-供氣壓力：140至700kPa(1.4至7.0kgf/cmz)
-空氣消耗：
4(N)/分鐘(140kPa(1.4kgf/cm2)時的大的值)；
5e(N)/分鐘(280kPa(2.8kgf/cm2)時的大的值)；
6(N)/分鐘(500kPa(5.0kgf/cm2)時的大的值)；
10(N)/分鐘(400kPa(4.0kgf/cm2)時的大的值，對雙作用執行機構而言)
-供氣流量：
140kPa(1.4kgf/cm2)時為110L(N)/分鐘；
400kPa(4.0kgf/cm2)時為250L(N)/分鐘(對雙作用執行機構而言)
-輸出平衡壓力：55+5%(雙作用執行機構)
-雷電保護：浪涌電壓峰值:12kV；浪涌電流峰值:1000A

山武閥門定位器AVP301-RSD3A調試
1，山武閥門定位器AVP301-RSD3A內部開關的自整定
操作步驟：
  A.調節過濾減壓閥氣源壓力行結構的額定值，輸入18mA±1mA的信號到山武閥門定位器
  B.按“up”鍵保持3秒鐘，直門動作，自整定開始，松開按鈕
  C.山武閥門定位器閥門進行全開關來回二次，然后再大約50%開度出稍作停留，*后停留在輸入信號（18mA）的開度位置，整個過程大約3分鐘
  D.改變輸入信號后，核對開度，自整定完成內部開關的自整定
  E.當自整定進行時，若輸入信號低于4mA，子整定中斷，必須重新自整定，自整定完成后，保持輸入4mA以上的信號***30秒種，才能把自整定參數放在AVP中
  F.在自整定過程中，若鏈接SFC手操器（注意正負極）于AVP上，按SFC手操器上的ID鍵，就能在SFC的液晶屏幕上顯示自整定參數
2，山武閥門定位器AVP301-RSD3A零位--滿度調整
  a.AVP具有手動零位，滿度調整功能。
  b.當無SFC手操器時或在防爆現場不能使用手操器時，該功能是非常有效的調整方法：按“up”鍵，反饋桿向上按“down”鍵，反饋桿向下
3，零位調整：
  輸入4mA，檢查零點，若有偏差，按“up”或“down”鍵，使零點到合適的位置
4，滿度調整：
輸入20mA，檢查滿度，若有偏差，按“up”或“down”鍵，使?jié)M度到達合適的位置
5，山武閥門定位器闊開度確認：
  分別輸入4mA，8mA，12mA，16mA，20mA檢查闊開度，若有偏差或闊振蕩，再進行一次自整定，就能完成整個過程的調試。
山武閥門定位器型號和適配品種
  山武閥門定位器主要型號：AVP302、AVP300、AVP302-RSD3A、AVP102-H、AVP301-RSD3A/4A、AVP100。山武AVP它主要包括山武AVP302閥門定位器、山武AVP300電氣閥門定位器、山武AVP302-RSD3A閥門定位器、山武AVP102/AVP102H定位器、山武AVP301-RSD3A/4A定位器、日本山武AVP100定位器、山武AVP100電氣閥門定位器。
例如：azbil閥門定位器AVP100型AVPl00是智能型閥門定位器，能連接到調節器的4-20mA輸出回路上，所有調整有電子模塊完成，輸入信號和調節閥開度之間的關系可任意設置，能容易設置分程和其它特殊的應用。AVPl00型采用二線制4-20mA標準信號，可直接安裝于現有的控制系統中。
常用執行機構分氣動執行機構，電動執行機構，有直行程、角行程之分。用以自動、手動開閉各類閥門、風板等。
