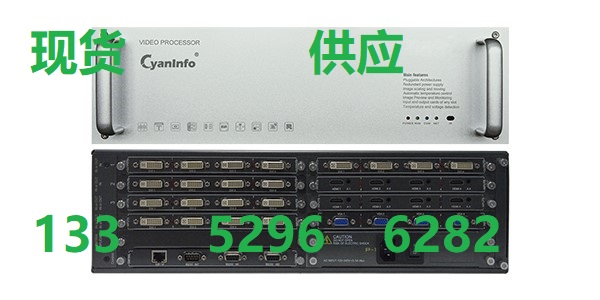

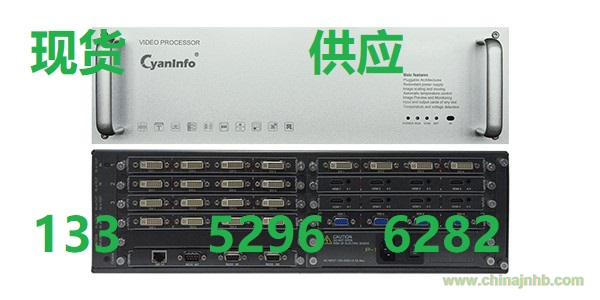

一、產品簡介
CF-5000系列拼接處理器是青象信息專門針對多屏拼接項目設計的一款專業化的高端全高清圖像處理設備，能夠在多個顯示終端上同時顯示多個動態實時畫面。產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程，電視教學、指揮控制中心等場合。
采用純硬件FPGA 架構，保證設備能夠7x24小時穩定工作，集超高帶寬視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一體，保證所有輸入視頻為全實時60Hz處理，圖像無延遲，無丟幀現象。

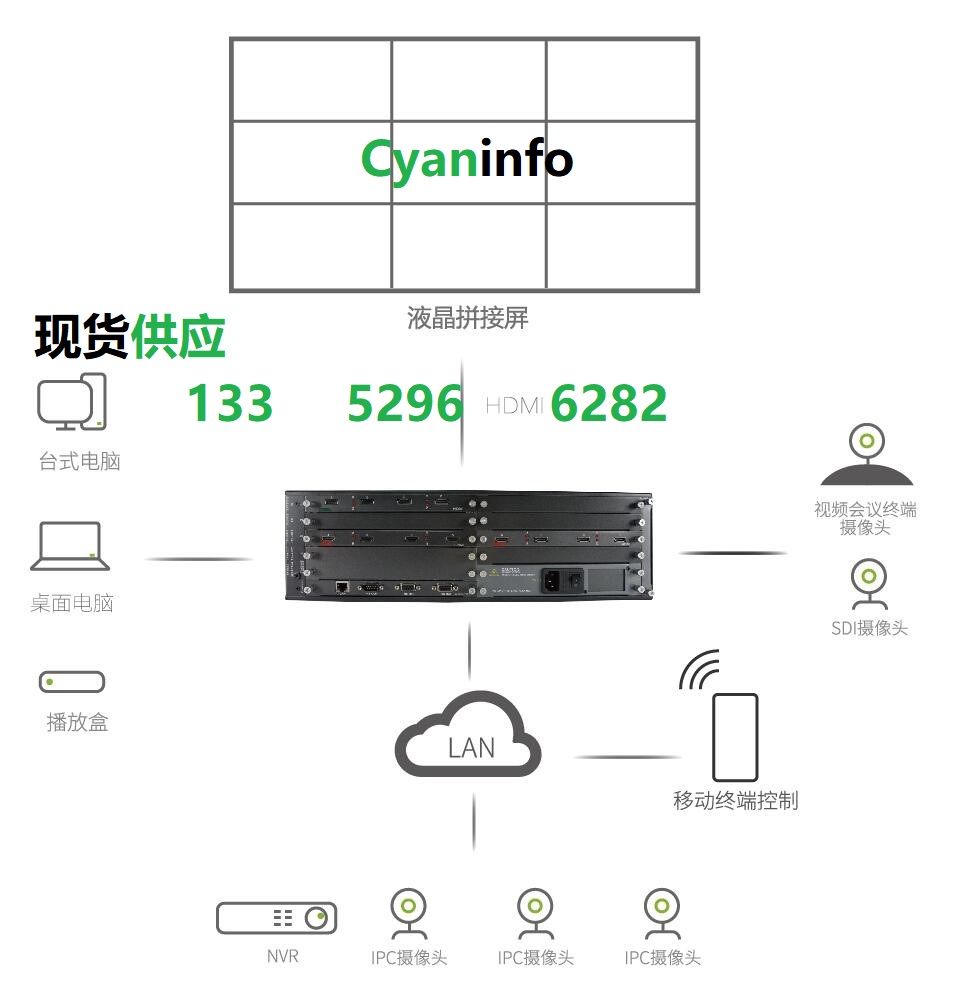

二、系統結構
拼接處理器用于圖像信號的接入、處理、顯示及控制功能，信號源用于給系統提供可顯示的信號，包括電腦、播放盒、攝像頭等，信號源的數據通過分配、傳輸、切換等中間環節，最終輸出到液晶拼接屏上顯示。
拼接處理器是大屏幕顯示系統的控制核心，負責將信號源的圖像按照用戶要求送到輸出的大屏上，并通過系統中的控制服務器對整個系統進行有效管理。
三、技術優勢
? 純硬件架構
拼接處理器采用純硬件架構，核心為大規模的FPGA陣列，區別于PC架構的處理器，無系統崩潰、中病毒風險；
? 多種可選機箱規格
采用專業的機箱結構設計，針對不同的輸入、輸出信號類型及數量制定機箱規格，目前支持3U、6U、12U等；
? 輸出卡槽混插
任意輸出通道混插，可合理分配輸入輸出資源。用戶自定義輸入輸出，所有輸出插槽均可同時支持輸入卡，最大限度地利用設備插槽的資源，為系統配置帶來了極大的靈活度和便利性；
? 模塊化設計
輸入卡、輸出卡、回顯卡、控制卡、風扇、電源等均采用模塊化設計，更換更加靈活方便，減輕現場的維護工作;
? 多種圖像顯示效果
支持輸入信號在屏幕任意位置開窗、疊加、漫游，實現單屏分割、多屏拼接、跨屏顯示以及畫中畫等多種顯示效果；
? 信號預監回顯功能
支持選配輸入全通道蜂窩式預監回顯功能，實現所有輸入信號毫秒級延遲回顯，可在切換信號前即可對信號預覽，有效地檢測信號是否正常，同時可以在軟件中觀看大屏實時回顯的畫面；
? 移動端APP控制功能
支持移動端可視化管理，通過平板APP可控制信號開窗、疊加、漫游、場景保存和切換等；
? 信號無縫切換
無縫切換，實現輸入信號“0”秒切換，信號切換過程無黑場困擾，無卡頓、信號無縫實時切換，切換效果更加流暢；
? 豐富的接口配置
輸入支持DVI、VGA、CVBS、HDMI、SDI，無需任何轉接頭或者轉接線材，輸出支持DVI、VGA、HDMI，無需接頭或者轉接線材；
? 屏幕分組控制
支持輸出分組管理，單臺設備支持多達5個分組屏幕控制，每個屏組行列數和分辨率支持自定義，多組屏幕集中管理獨立操作，便于對多套顯控系統進行集中管控；
? 信號狀態可視化
支持輸入信號自檢測功能，實時檢測當前設備的工作狀態，無需開窗操作即可依靠信號指示燈快速判斷設備接入狀態是否正常；
? 字符疊加功能
支持在信號窗口上疊加字符，字符內容、顏色、位置可調，可以用于對信號源進行標識；
? 倍頻倍線功能
支持倍線倍頻功能，可以對低分辨率，低場頻的輸入信號倍頻倍線處理，統一處理使得圖像增強處理輸出到相同分辨率信號，極大程度地提升了畫面的整體質量；
? 信號裁剪功能
設備可對輸入信號進行去黑邊、裁切功能，使得對畫面的控制方法更加豐富多樣，可以完美解決前端信號產生的黑邊問題，或者對信號進行局部放大；
? 色彩調節技術
支持調節信號源顏色、亮度等參數調整，解決前端信號色彩還原度問題；
? 多種控制方式
支持APP、TCP/IP網絡、RS232串口等控制方式,支持第三方設備對其進行控制；
? 智能溫控技術
采用智能溫控技術，機箱溫度、風扇轉速等智能同步控制，最大限度地控制設備功耗，實現節能環保；
? 設備無人值守
支持實時監測設備電壓、電流等電氣信息，并可以對異常信息進行告警，提示未處理故障信息數量，支持選配電源模塊1+1冗余備份，確保設備7x24小時連續運行，可滿足用戶無人值守等特殊需求。
四、規格參數
|
CF-5000系列拼接處理器產品參數
|
|
規格
|
3U機箱
|
6U機箱
|
12U機箱
|
|
槽位
|
8
|
18
|
36
|
|
端口
|
4-28路輸入
4-16路輸出
總端口數≤32路
|
4-68路輸入
4-36路輸出
總端口數≤72路
|
4-140路輸入
4-72路輸出
總端口數≤144路
|
|
單屏開窗能力
|
2窗
|
|
輸入板卡
|
VGA輸入板卡：4路VGA輸入，15針 D-sub母座。4路信號輸入檢測，獨立 4 LED狀態指示。輸入分辨率自適應，支持R/G/B三色獨立調整，對比度、亮度、時鐘和相位調節，支持最大分辨率 1920*1080@60Hz
|
|
DVI輸入板卡：4路DVI-D輸入，24+5針 DVI-I母座。4路信號輸入檢測，獨立4 LED狀態指示。支持 EDID管理(修改、復制、備份)，兼容HDCP數字內容保護協議。支持最大分辨率1920*1080@60Hz
|
|
HDMI輸入板卡: 4路HDMI輸入，19針 HDMI Type A母座。4路信號輸入檢測，獨立4 LED狀態指示。支持 EDID管理(修改、復制、備份)，支持 HDCP數字內容保護協議。支持 HDMI1.3標準，支持最大分辨率1920*1080@60Hz
|
|
CVBS輸入板卡: 4路CVBS視頻輸入，BNC母座。4路信號輸入檢測，獨立 4
LED狀態指示。NTSC/PAL制式自適應。支持色相、飽和度、對比度、亮度和銳度調節。自適應 4H梳狀濾波器及混疊濾波器
|
|
SDI輸入板卡：4路3G-SDI輸入， BNC母座。4路信號輸入檢測，獨立4 LED狀態指示。支持 SD-SDI、HD-SDI、3G-SDI信號格式，信號輸入自適應。支持最大分辨率 1920*1080@60Hz
|
|
輸出板卡
|
VGA輸出板卡：4路VGA輸出，15針D-sub母座。15針D-sub母座。4路信號輸出檢測，獨立 4 LED狀態指示。輸出分辨率可任意設置，支持800*600—1920*1080@60Hz
|
|
DVI輸出板卡：4路DVI-D輸出，24+5針 DVI-I母座。4路信號輸出檢測，獨立 4 LED狀態指示。輸出分辨率可任意設置，支持800*600—1920*1080@60Hz
|
|
HDMI輸出板卡：4路HDMI輸出，19針 HDMI
Type A母座。4路信號輸出檢測，獨立 4 LED狀態指示。輸出分辨率可任意設置，支800*600—1920*1080@60Hz
|
|
回顯卡
|
1路RJ45 1000M以太網口。主機對應的所有槽位均可同時預監及回顯，預監/回顯支持各種信號類型的輸入卡、輸出卡
|
|
控制卡
|
支持1路RJ45以太網口(10/100M自適應)、2路RS232串口輸入(DB9母，1路RS232串口輸出(DB9公)
|
|
控制軟件
|
Splicer
|
|
工作溫度
|
-20℃——60℃
|
|
工作濕度
|
5%—95%RH
|
|
電源
|
100VAC～240VAC，50/60Hz，支持選配1+1雙電源冗余備份
|
|
功率
|
150W（3U機箱）
|
275W（6U機箱）
|
600W（12U機箱）
|
|
尺寸
|
457.2 x 300 x 133.5 mm
|
457.2 x 300 x 266.7 mm
|
457.2 x 300 x 533.4 mm
|
|
機箱工藝
|
全鋁機箱保證更好的抗干擾及電磁屏蔽兼容性
|
|
|
|
|
|
|
|
