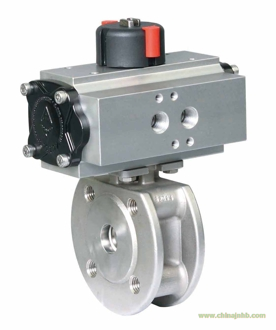

薄型球閥的閥體較一般法蘭球閥短，是適用與工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
◇參數
|
空氣驅動
|
5~7bar(可帶手輪)
|
|
公稱通經
|
15-150mm
|
|
公稱壓力
|
1.6~4.0MPa
|
|
適用溫度
|
PTFE、TFM:-29~+178℃
|
|
EK:-29~+250℃
|
|
連接方式
|
法蘭、對夾
|
|
閥結構
|
一體式
|
|
閥體材質
|
316L、316、304、304L、WCB
|
|
閥芯材質
|
316L、316、304、304L
|
|
密封材質
|
PTFE、TFM、EK
|
|
適用介質
|
氣體、水及油類
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
