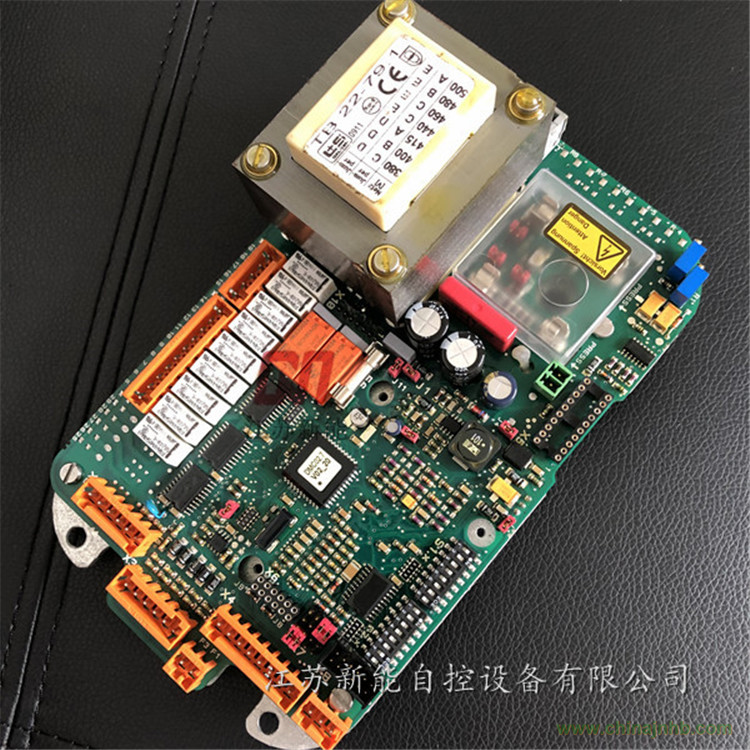

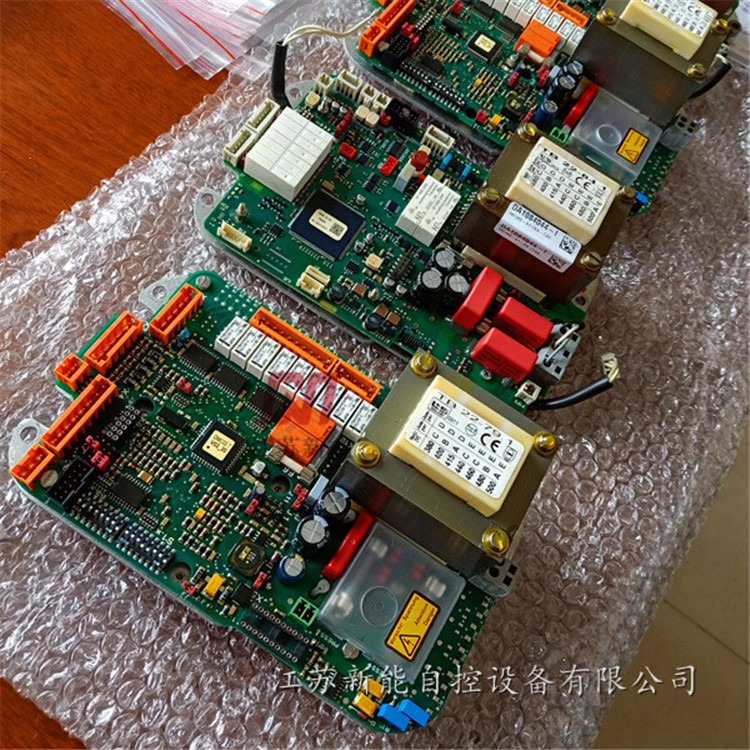

EMG德瑞模DMC120電路板
德國EMG電動執行器集團的全資子公司，公司成立于1946年，距今已有60年的歷史，是德國和歐洲很早的電動執行機構專業制造商！
德國EMG電動執行器在全球范圍內有著數十年遠程診斷、控制閥門（不管是截止閥、閘閥、旋塞閥、球閥、蝶閥還是風門）的成功經驗。在過去的幾十年里，EMG-DREHMO（德瑞）電動執行器成功地就用到各個不同的領域，包括電力、水廠、污水處理廠、石油化工、冶金、造紙、造船、食品、市政、核電等。
EMG執行器配件：
EMG DMC59-B1-16
EMG DMC120
DMC-MC002/MC003/MC005 開關控制單元
MC002/MC003主板，電源板
控制板、操作板、邏輯板
反饋板，力矩傳感器，電位計，力矩板，計數板，接觸器
DMCR30/DMCR250 固態繼電器
雙聯限位開關，
DIM液晶顯示板，DMC顯示板，DIM繼電器板，DIM主板，DMC30電機
EMG執行器整機型號：
基本型：DMC30/DMC59/DMC120/DMC250/DMC500/DMC1000/DMC2000
組合型：DMC59+A04/DMC120+A13/DMC250+A24/DMC500+A33/DMC500+A43
D(MC) 500+A43+DE 43/D(MC) 1000+A70 +DE70/D(MC) 2000+A110+DE110
回轉型：DMC30+MSG25/MSG50,DMC59+MSG75/MSG100,DMC120+MSG150,
DMC250+MSG800,DMC500+MSG1000,DMC1000+MSG1600
直線型：DMC30+LE12.1,DMC59+LE25.1,DMC120+LE50.1,DMC250+LE70.1,DMC500+LE100.1,DMC1000+LE200.1
EMG電動執行器技術參數：
電動執行器主要組成部件、封閉式電機、帶偏心行星齒輪機構、可拔插式電氣接線盒、不帶離合器的手輪操作機構、組合傳感器（扭矩、行程測量）
電氣綜合控制單元：所有行星齒輪組件圍繞著輸出這心主軸安裝并在任何時刻都有數個齒嚙合在一起，有別于傳統直齒齒輪和蝸輪蝸桿結構，其結構緊頭面人物、機械效率(70~80%)高、磨擦小，使用壽命更長。
德國EMG電動執行器及配件電動工作原理：
電機通過傳動齒輪組
（2）驅動裝在輸出軸上的偏心輪
（3）帶動安裝在偏心輪的行星齒輪
（4）行星齒輪與太陽齒輪
（16）內齒面嚙合，由于兩個齒輪齒數不同，電機轉動時形成相對速度，通過固定在行星輪上的隨動軸
（17）帶動驅動圓盤
（5）驅動圓盤以鋸齒緊密嚙合驅動空心輸出軸
（15）即實現閥門的啟閉。
德國EMG電動執行器及配件手動工和原理：
電機工作時，手輪保持不動。電動變?yōu)槭謩?dòng)時，電動執行器不需要依靠任何機械轉換裝置。手動條件下，其驅動經過偏移蝸桿
（13）太陽齒輪
（16）及行星齒輪
（4）傳遞給驅動圓盤
（5）終驅動輸出空心軸
（15）過扭矩保護太陽輪
（16）外齒與偏移蝸桿
（13）嚙合，偏移蝸桿被預設加載的彈簧
（12）固定在中間部位，在扭矩超過彈簧預設值的情況下，太陽輪
（4）上圓周力的變化會使移動蝸桿
（13）偏移離開中間位置并通過扭矩傳動桿
（14）啟動組合傳感器。行程位置傳送輸出軸傳動帶動嵌裝其上的行程傳動齒輪組轉動，啟動組合傳感器。
工作制式調節型電動執行器：短時工作連續工作時間<15分鐘，啟停周期為1200次/小時。開關型電動執行器：短時工作連續工作時間<15分鐘，停周期為600次/小時。
訂貨須知：
當您訂貨時，敬請依照下列的說明，參照具體型號、規格目錄選擇，按其順序提供詳細的加工資料，以便于彼此之間的作業，為此您可獲得誠磊快捷并滿意的服務。
1. 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
2. 環境具有爆炸氣體必須說明，并必須符合本說明書中防爆標志的規定。
3. 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
4. 手順時針旋轉為關閥，如與此相反必須說明。
5. 推力型的閥桿螺母紋一般由用戶加工，本公司只加工一預制孔，若需本公司加工，請?zhí)峁┞菁y的尺寸。
6. 本公司還可按用戶要求，提供其它轉速的電動裝置。
