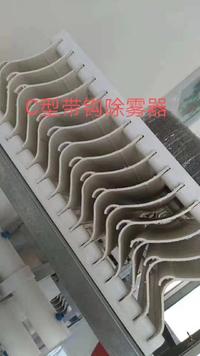

水平式帶勾式除霧器系列
工作原理
當含有霧沫的氣體以一定速度流經除霧器時，由于氣體慣性撞擊作用，霧沫與除霧器葉片（由于流速線偏折）相碰撞而被聚的霧沫大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，霧沫就從葉片表面上被分離下來。除霧器葉片的多折向結構增加了霧沫被捕集的機會，未被除去的液滴在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而大大提高除霧效率。氣體通過除霧器后，基本上不含霧沫。煙氣通過除霧器的彎曲通道，在慣性力及重力的作用下將氣流中夾帶的液滴分離出來；脫硫后的煙氣以一定的流速流經除霧器，煙氣內的霧滴撞擊到除霧器葉片上被捕集下來，霧滴匯集形成水流，因重力的作用，下落至漿液池內，實現了氣液分離，使得流經除霧器的煙氣達到除霧要求后排出。
除霧器的除霧效率隨氣流速度的增加而增加，這是由于流速高，作用于霧滴上的慣性力大，有利于氣液的分離。但是，流速的增加將造成系統阻力增加，也使能耗增加。而且流速也增加有一定的限度，流速過高會造成二次帶水。從而降低除霧效率。通常將通過除霧器斷面的最高且又不至二次帶水時的煙氣流速定義為臨界流速，該速度與除霧器結構、系統帶水負荷、氣流方向、除霧器布置方式等因素有關，設計流速一般選定在5.5m/S。
形式特點
|
型號
|
除霧器面積
|
除霧效率
|
沖洗效果
|
臨界流速
|
布置高度
|
價格
|
|
兩級水平型
|
中
|
較大
|
較好
|
3.6m﹤
|
2800mm
|
較低
|
|
兩級屋脊型
|
大（水平型1.4倍）
|
大
|
好
|
4.6m﹤
|
2000mm
|
較高
|
