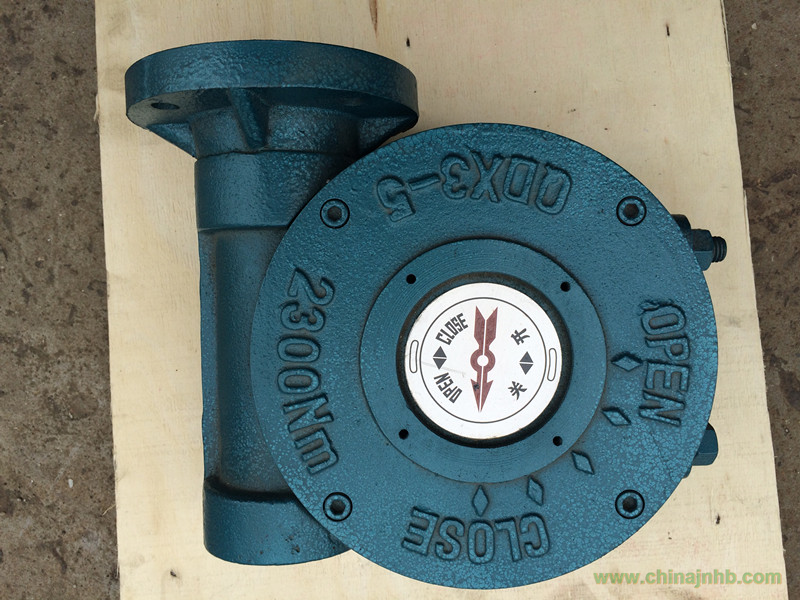

玉林牌QDX3-D3電動渦輪
QDX3-D配電動蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。
電動型蝸輪箱連接數據表
|
外形尺寸
|
|
型號
|
位置
|
|
A
|
B
|
C
|
D
|
E
|
H
|
h
|
L
|
2-b
|
φ
|
N-M深
L
|
d
|
重量kg
|
|
QDX3-D3
|
145
|
120
|
90
|
120
|
210
|
68
|
62
|
90
|
8
|
22
|
4-M10
22
|
102
|
13
|
|
QDX3-D4
|
145
|
120
|
90
|
125
|
260
|
80
|
68
|
83
|
10
|
32
|
4-M12
25
|
125
|
17
|
|
QDX3-D5
|
145
|
260
|
90
|
120
|
295
|
100
|
75
|
100
|
12
|
36
|
4-M16
14
|
140
|
23
|
|
QDX3-D6
|
185
|
330
|
125
|
200
|
330
|
120
|
105
|
130
|
12
|
40
|
4-M20
32
|
165
|
41
|
|
QDX3-D7
|
225
|
375
|
150
|
220
|
430
|
140
|
110
|
125
|
16
|
50
|
8-M16
36
|
200
|
55
|
|
QDX3-D8
|
275
|
420
|
180
|
250
|
500
|
160
|
120
|
150
|
18
|
60
|
8-M16
45
|
254
|
85
|
|
QDX3-D9
|
225
|
455
|
150
|
280
|
550
|
188
|
120
|
150
|
22
|
80
|
8-M20
40
|
298
|
102
|
|
QDX3-D10
|
275
|
530
|
170
|
320
|
700
|
230
|
150
|
170
|
28
|
90
|
8-M20
40
|
356
|
200
|
|
QDX3-D11
|
330
|
630
|
220
|
360
|
820
|
280
|
180
|
200
|
28
|
110
|
8-M20
40
|
406
|
350
|
|
QDX3-D12
|
380
|
730
|
280
|
410
|
900
|
330
|
195
|
220
|
32
|
130
|
12-M22
50
|
183
|
600
|
|
QDX3-D13
|
380
|
860
|
280
|
620
|
1040
|
400
|
205
|
240
|
32
|
160
|
12-M27
50
|
590
|
1000
|
|
QDX3-D14
|
380
|
1200
|
280
|
630
|
1300
|
450
|
250
|
350
|
36
|
200
|
12-M30
50
|
720
|
2000
|
