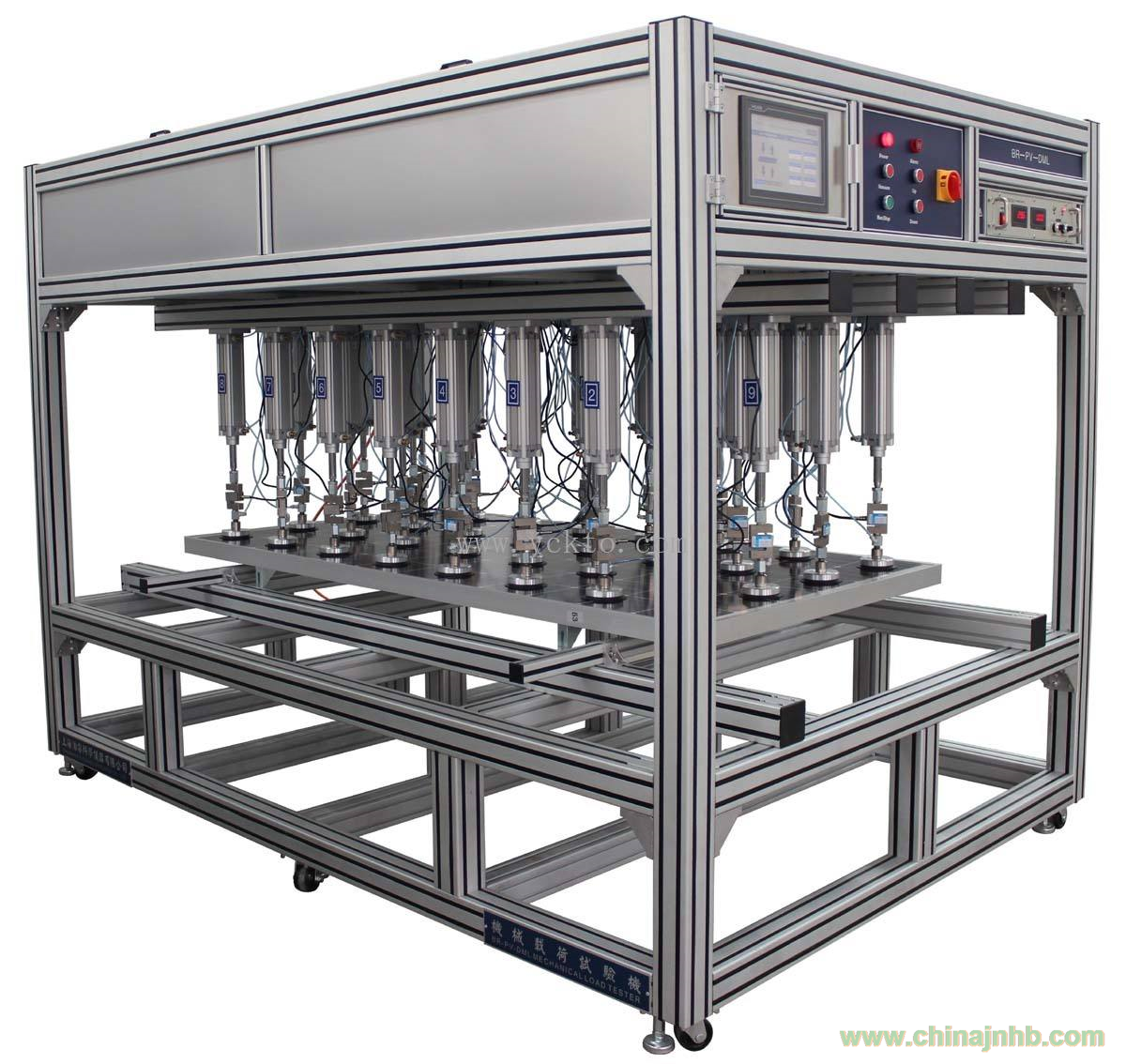

（PV）組件機械載荷試驗機

一、用途

光伏組件機械載荷試驗機用于驗證確定光伏組件在不同安裝角度下經受風、雪或覆冰等靜態、動態載荷的能力。本機用于檢測光伏組件之耐壓強度，采用動態持壓技術，模擬載荷試驗，以了解產品在載荷狀態下，抗壓能力

二、滿足標準

IEC 61215-2005、IEC 61646-2008、IEC 61730:2-2004、UL1703-2004標準《光伏組件機械載荷試驗》

三、技術參數

3.1型號：XY-PV-ML

3.2規格：L3600×W2500×H1850mm

3.3組件表面負荷：1465～5400Pa

3.4載荷形式：正、反向

3.5單組最大壓力＞6bar

3.6單組最大出力＞190kg

3.7最大行程：150mm

3.8缸數：分三組共12個

3.9吸盤直徑：120mm

3.10校正器：350kg×4

3.11電源需求：單項AC220V/5V

3.12氣壓源需求：5～8kg/c㎡

四、結構特點及配置

4.1框架外部結構：鋁合金熱擠壓型材或優質冷軋鋼板加粉底烤漆及鋼架

4.2托架結構：用戶提供組件安裝圖紙

4.3組件的安裝采用夾具

4.4吸盤間距可調，萬向結構，保障組件表面受力均勻

4.5組件支承點位置可方便的調節，符合標準要求

4.6二維線性氣缸位置調整結構，滿足氣缸位置調整迅速、方便

4.7控制系統：控制器采用工控觸摸屏+PLC可編程控制器控制（觸摸式按鍵），控制精度高,可靠性能好, 顯示方式為LCD點陣式彩色液晶屏顯示,顯示分辨率0.1，數字顯示具有PID自動演算

4.8調壓系統：調壓閥、壓力開關等

4.9真空系統：真空發生器、吸盤等

4.10氣動系統：氣缸、電磁閥等

4.11連接件： 接插件、氣管等

4.12電氣系統：定時器、中間繼電器、交流接觸器等

五、質量保證

5.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產

5.2現場安裝調試設備，并為客戶培訓操作使用人員。

5.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修。

5.4對保修期外的產品，我公司提供長期的技術服務。

5.5售后服務響應時間：24小時內響應
