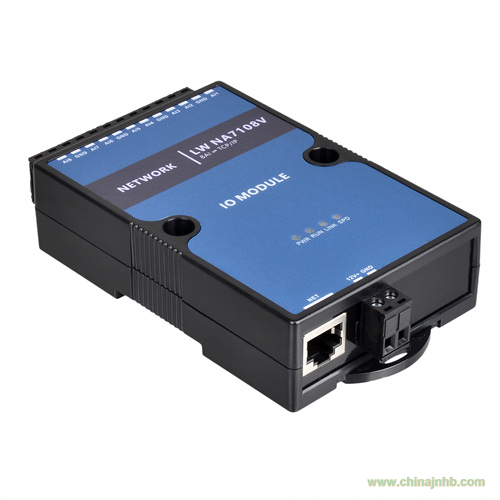

LW-NA7108C為網絡型隔離智能模擬量采集器，8路電流型模擬量輸入（量程為 0~20mA），采用單端輸入設計。電源及RJ-45接口均加入防雷保護電路，產品穩定可靠；豐富的指示燈方便調試，運行狀態一目了然；采用標準Modbus TCP協議，方便系統集成商、工程商使用；通過TCP/IP網絡即可實現對遠程模擬量設備的數據采集和控制。AI下層設備通常有電壓變送器、電流變送器、溫度計、濕度計，壓力計、流量計、閥門開度、PH計、電導計等模擬量設備。
針對工業應用，RJ-45通訊接口采用光電隔離設計，避免工業現場信號對通訊接口的影響，具有良好的兼容性及穩定性；標準Modbus TCP通訊協議及常用功能碼，使得用戶可以更加輕松實現與SCADA軟件、HMI設備及支持Modbus TCP協議的PLC等設備和系統的整合應用；提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。
本產品廣泛應用于：醫療、工礦產品開發 ；工控教學應用遠程通訊 ；機房動力環境監控；移動數據采集站 ；智能樓宇控制數據、安防工程等應用系統 ；機械、消防、石化、建筑、電力、交通等各行業TCP/IP網絡工業自動化控制系統等領域。
4-20mA轉以太網性能特點
 8路模擬量電流輸入
 AI輸入測量范圍：0~20mA
 16位分辨率
 精度1‰
 AI輸入通道采取單端輸入
 AI輸入與系統采用光電隔離
 AI通道具有防雷保護功能
 雙硬件看門狗，絕不死機
 采用32位ARM嵌入式CPU，高性能低功耗
 采用Modbus TCP通信協議，支持客戶端和服務器模式
 豐富的的指示燈，方便調試
 RJ-45通信接口提供防雷保護
 電源具有過流、過壓、防反接及防雷保護
 寬電源電壓設計
 工業級溫度范圍，應對嚴苛現場環境
 標準導軌安裝或螺釘固定
4-20mA轉以太網技術參數
模擬量接口    AI    8路單端輸入
    AI分辨率    16bit
    AI量程    0~20mA/4-20mA/0-5v
    精度    1‰
    采集速度    100Hz
    AI輸入阻抗    200Ω
    防雷防護    200W
    端口過壓保護    30V
    電源隔離度    1500V
網絡通信參數    通訊接口    RJ-45
    速率    10/100M自適應
    通訊協議    Modbus TCP
    嵌入?yún)f(xié)議    ARP，ICMP，IP，TCP，UDP，DHCP,DNS
    設置方式    設置程序
    防雷防護    250W
電源參數    電源規格    6-28VDC  (推薦24VDC)
    功耗    60mA@12VDC
    防雷防護    3000W
    端口壓保護    30V（可自恢復）
工作環境    工作溫度、濕度    -40~85℃，5~90%RH，不凝露
    儲存溫度、濕度    -60~125℃，5~90%RH，不凝露
