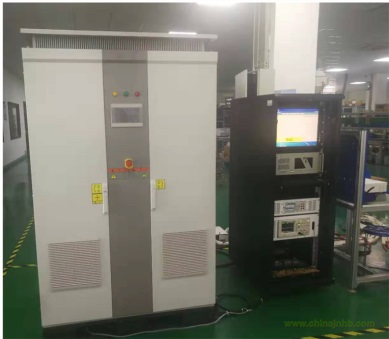

旁路二極管熱性能測試系統

一、用途：XY-PV-PRC旁路二極管熱性能測試系統主要是考核光伏組件在熱斑效應時旁路二極管對組件的保護作用以及二極管本身發熱量

二、依據標準：IEC 61215:2016(MQT18)定義要求

三、試驗要求：

u  確定二極管結溫不超過二極管制造商最高額定結溫

u  無規定的嚴重外觀缺陷

u  最大輸出功率的衰減不超過試驗前測試值的5%

u  絕緣電阻應滿足初始試驗的同樣要求

u  在結束試驗后二極管仍能工作

四、熱性能測試執行2個測試步驟：

u  對被測二極管施加脈沖不超過1ms的組件標準STC電流，在不同溫度區間（30℃、50℃、70℃、90℃）下的量測被測試二極管的正向電壓，及表面溫度，通過公式（Tj=Tcase+Rthjc*Ud*Id）計算出實際結溫，Tj符合二極管規格書上規定的結溫范圍，并生成曲線擬合，測試數據可導出生成excel及PDF檔案

u  將被測組件恒溫到75℃，分別施加1倍及1.25倍STC電流，量測二極管正向電壓及溫度，判斷二極管是否正常工作

五、硬件配置要求：

u  脈沖電源1臺：0-60A/0-10V，精度±2%，脈寬800-1100微秒可調

u  直流電流1臺：0-60A/0-10V，精度±2%

u  示波器1臺：2通道，100M帶寬，2Gs/S采樣率，配置1PCS不小于60A電流探頭

u  標準19U機柜+工業電腦+顯示器+鍵鼠1套

u  操作軟件1套

u  溫度測試儀1臺：8通道配K型熱電偶，精度≤1℃

六、質量保證：

u  公司已通過 ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產

u  現場安裝調試設備，并為客戶培訓操作使用人員

u  在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修

u  對保修期外的產品，我公司提供長期的技術服務

u  售后服務響應時間：24小時內響應
