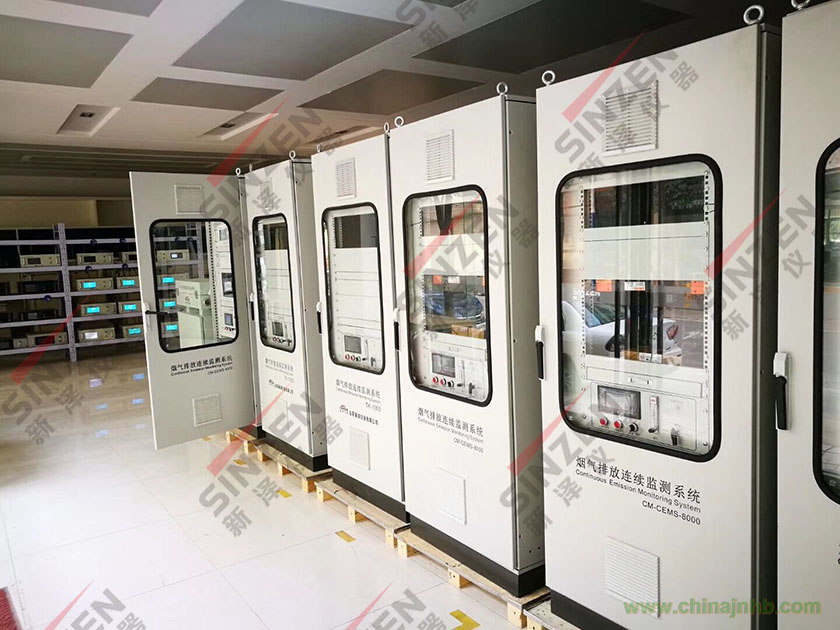

山東新澤儀器有限公司根據環保要求研發出窯爐廠煙筒中煙氣在線監控系統，該系統從窯爐廠的實際情況出發，根據窯爐廠維護操作人員的技術力量薄弱，使用環境較差，生產的窯爐廠煙筒中煙氣在線監控系統質量和操作都是從簡從優，該系統可24小時實時監測環保要求的SO2、NOX、顆粒物、氧含量、溫度、流速、壓力、濕度等主要指標，具有測量以上組份（參數）的濃度值和累計排放值功能及數據保存、打印功能，并可以定時和實時地把監測的數據通過配套的環境監測網絡系統送到各級環保部門。

脫硫脫硫煙氣在線分析監測設備 環保認證聯網 資質齊全
1、采樣設備介紹
樣氣通過取樣探桿進入到取樣探頭內，經過陶瓷濾芯過濾后，除去樣氣中的粉塵；取樣探頭通過加熱器加熱到120℃～150℃，防止樣氣在經過取樣探頭后，產生冷凝水。來自采樣探頭的樣氣經高溫伴熱管線，通過二級過濾器除塵，經過兩級冷凝系統除水后直接進入分析儀內測量氣體室，氣體室放置于分析儀內，通過紫外光纖連接到紫外差分分析儀，實現對煙氣的測量，*后通過采樣泵將被測煙氣排空;冷凝下來的水經排水系統排掉。由控制單元實現自動反吹、自動標定、制冷溫度報警提示等功能，并顯示系統的各種工作狀態。
預處理系統中采用一級快速冷凝除水，確保氣體組分不變。采用二級冷凝精細過濾，確保氣體測量室不被污染，從而提高分析儀的使用壽命。
所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8聚四氟乙烯伴熱管。采樣伴熱管線的長度為從分析機柜至采樣點，采樣伴熱管線提供反吹通道，以滿足系統反吹的需要。采用一體化采樣伴熱線包。加熱采樣線為電加熱方式。加熱采樣線的加熱套管中有溫度傳感器，由溫度控制器控制并提供伴熱溫度報警信號輸出。在分析儀界面上輸入濕度后，可將被測氣體濃度轉換為干煙氣濃度。分析儀定時會進入校準狀態進行自動調零，此時系統切換到反吹氣路，調零閥打開，在分析儀內部采樣泵的作用下，環境空氣經過直接進入氣體室，對氣體室中殘留的被測氣體進行吹掃，從而實現調零，同時實現氧的量程校準；調零同時，系統控制反吹球閥開或關，實現對伴熱管、探頭過濾器的反吹。

2、氣態污染物監測子設備
基于紫外分光吸收光譜技術研發的煙氣分析儀（以下簡稱分析儀）是我公司針對國內外環保、工業控制現場在線氣體分析自主研發的煙氣分析儀產品。該分析儀能夠測量 SO2、NOx、O2、等氣體的濃度，具有測量精度高、可靠性高、響應時間快、適用范圍廣等特點，各項指標達到或超過國內外同類產品。
分析儀由光源、氣體室、光纖、光譜儀、HMI板、液晶屏、薄膜按鍵、接口板、AB板、直流電源等部件組成，其中：
光源：采用氙燈光源，以脈沖方式工作，壽命可達到 5～10年。
氣體室：也稱為流通池、測量池，樣品流經氣體室時將對光源發出的紫外光發生吸收，形成吸收光譜。
光纖：紫外石英光纖，將帶有樣氣濃度信息的光譜傳輸給光譜儀。
光譜儀：對紫外光進行分光和光電信號轉換。
HMI板、液晶屏、薄膜按鍵模塊：人機交互界面。

3、煙塵監測子設備
煙塵濃度監測儀采用激光后向散射測試原理完成對被測煙道的煙塵濃度的測定。Sdust-100其內嵌的高穩定激光信號源穿越煙道，照射煙塵粒子，被照射的煙塵粒子將反射激光信號，反射的信號強度與煙塵濃度成正變化。Sdust-100檢測煙塵反射的微弱激光信號，通過特定的算法即可計算出煙道煙塵的濃度。

4、煙氣參數監測子設備
溫壓流一體化監測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元，是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境而開發的一體化溫度、壓力、流速監測儀，符合國家相關標準的要求，可以用于煙氣排放監測系統(CEMS)進行煙氣溫度、壓力、流速及流量的實時連續測量。
5、濕度分析儀
濕度分析儀采用國際先進的陶瓷感濕傳感技術，獨特的耐溫設計，可在650℃高溫高濕環境下實現長期在線氣體濕度的準確測量；具有耐高溫、測量精度高、耐弱酸、抗干擾能力強、響應速度快及性能穩定可靠等特點，廣泛應用于如火電廠、化工廠、鋼鐵廠煙氣的脫硫脫硝前后高溫環境下水蒸汽含量的測量分析。

6、設備控制及數據采集子設備
在線監控系統是自行開發的針對煙氣連續排放連續監控系統。本軟件實時監測從分析儀傳輸過來的數據，存儲到數據庫，并顯示當前的濕基值、干基值、折算值和排放率及系統報表顯示與輸出。
數據采集和處理系統的配置主要包括數據采集模塊、觸摸屏一體化工控機、CEMS監控軟件，一套鼠標鍵盤，WINXP操作系統、殺毒軟件等。
分析儀數據直接傳輸?shù)焦た貦C(jī)內，模擬量信號采用數據采集模塊傳輸至工控機，在工控機內，根據溫度、壓力、流速，氧含量等參數，將煙氣濃度折算成標態，并計算出各煙氣污染物的總量排放，生成符合環保要求的報表；
工控機軟件可通過485接口采集濃度數據，并實現折算、存儲、匯總、報表輸出、向數采儀發送數據等功能。
說明：
數據處理系統滿足《固定污染源煙氣排放連續監測技術協議》（HJ/T75-2007）的要求。
系統提供98%以上的數據可利用率，并保持?jǐn)?shù)據完好率。
（3）觸摸屏一體化的工控機并支持與企業DCS的相關參數交換。
（4）一體化的工控機預留合理的數字量的輸入/輸出口，支持可能的系統擴展。儀器產生的信息將通過標準國標協議傳給接收方數采單元，并負責與數采單元的通訊調試工作。分析數據和報警信號送至DCS，留有接口，至DCS分析信號采用硬接線4—20mA連接方式。
（5）自動完成數據整理和報告。
工控機軟件要求安裝到運行Window XP的PC或工控機上。對于比較簡單的應用，例如脫硫效率監測，上位機也是可以不需要的，分析儀可以將數據直接通過4-20mA或485發送的DCS，同時分析儀HMI具有較強大的數據存儲能力，可以保存歷史數據達1年（每分鐘1個數據），通過串口命令，可以隨時將歷史數據讀出。lm
