350ZQB-70潛水軸流泵 配套井筒、拍門、三通

潛水軸流泵報價  軸流潛水泵

潛水軸流泵選型

潛水軸流泵工作原理結構

軸流泵是流量大、揚程低、比轉數高的葉片式泵，軸流系的液流沿轉軸方向流動，但其設計的基本原理與離心泵基本相同。
軸流泵的主要零件有進水管、葉輪、導葉、出水管、泵軸、軸承和軸封等。軸流泵按主軸的安裝方式分有立式、臥式和斜式三種。
1. 進水管
喇叭管為中小型立式軸流泵的吸水室，用鑄鐵制造，它的作用是把水以較小的損失均勻地引向葉輪。喇叭管的進口部分呈圓弧形，進口直徑約為葉輪直徑的1.5倍。在大型軸流泵中，吸水室一般做成流道的形式。
2. 葉輪
葉輪是主要的工作部件，由葉片、輪縠、導水錐等組成。
軸流泵的葉片呈扭曲形裝在輪縠上。根據葉片調節的可能性分為固定式、半調節式和全調節式三種。固定式的葉片和輪穀成一體，葉片的安裝角度是不能調節的。半調節式的葉片用螺母拴緊在輪鞍上，在葉片的根部刻有基準線，而在輪縠上刻有幾個相應安裝角度的位置線。葉片不同的安裝角度，其性能曲線將不同，使用時可根據需要調節葉片安裝角度。半調節式葉輪葉片需要停機并拆卸葉輪之后，才能進行調節。全調節式的葉片是通過機械或液壓的一套調節機構來改變?nèi)~片的安裝角。它可以在不停機或只停機而不拆卸葉輪的情況下，改變?nèi)~片的安裝角。
3. 導葉
導葉位于葉輪上方的導葉管中，并固定在導葉管上。它的主要作用是消除流體的旋轉運動，減少水頭損失。同時可將流體的部分動能轉變?yōu)閴耗堋?/span>
4. 軸和軸承
中小型軸流泵泵軸是實心的。對于大型軸流泵，為了布置葉片調節機構，泵軸做成空心的。軸腔內安置有操作油管或操作桿。
軸流泵的軸承按其功能可以分為三類：徑向軸承、推力軸承和導軸承。推力軸承用于承受泵運行過程中產生的軸向力。徑向軸承導軸承主要用來承受轉動部件的徑向力，起徑向定位作用。導軸承裝在導葉錐體中，用于減小軸的擺動，導軸承常用介質潤滑或外沖洗液潤滑。
5. 軸封
軸流泵可根據應用場合的要求配置填料或機械密封，與離心泵軸封相似。
6. 泵殼
軸流泵的泵殼呈圓筒形，由于其中有固定導葉，故稱導葉式泵殼。導葉裝在葉輪后面，呈圓錐形，內有多片導葉。軸流泵的出水道是一彎管。中小型軸流泵的進水道多采用喇叭形短管，而大型軸流泵則多采用肘彎形或鐘形進水道。

潛水軸流泵的性能特點
1. 軸流泵適用于大流量、低揚程。
2. 軸流泵的H-V特性曲線很陡，關死揚程(流量Q=0時)是額定值的1.5~2倍。
3. 與離心泵不同，軸流泵流量愈小，軸功率愈大，因此應開閥啟動。
4. 高效操作區范圍很小，在額定點兩側效率急劇下降。

5. 軸流泵的葉輪一般浸沒在液體中，因此不需考慮汽蝕，啟動時也不需灌泵。

，雨水泵站排水泵，潛水軸流泵

潛水軸流泵的工作是以空氣動力學中的升力理論為基礎的。當葉輪高速旋轉時，泵體中的液體質點就會受到來自葉輪的軸向升力的作用，使水流沿軸向方向流動。
軸流泵外型很像一根水管，泵殼直徑與吸水口直徑差不多。軸流泵按泵軸的工作位置可以分為立軸、橫軸和斜軸三種結構形式。由于立軸泵占地面積小，軸承磨損均勻，葉輪淹沒在水中，啟動無需灌水，還可以采用分座式支承方式并且能將電機安置在較高位置上，以防被水淹沒，因此大多數軸流泵都采用立式結構。圖2-9(a)所示為立式半調(節)式軸流泵的外形圖，圖l—20(b)所示為該泵的結構圖，其基本部件由吸人管1，葉輪(包括葉片2，輪轂體3)，導葉4，泵軸8，出水彎管7，上下軸承5、9，填料盒l(wèi)2以及葉片角度的調節機構等組成。

杜安環保潛水軸流泵配套控制柜電控柜：

1、自耦減壓起動柜 9.2KW-410KW

自耦減壓起動柜：?jiǎn)?dòng)時，沖擊電流小，降壓小，由于該啟動柜沖擊電網，不適用于頻繁啟動。

2、軟啟動柜       2.2KW-410KW

軟啟動柜：?jiǎn)?dòng)時電流小對電網無沖擊力，可用于頻繁啟動，具有缺相，過載保護功能。

3、變頻起動柜     7.5KW-500KW

變頻啟動柜：功能全，不同的規格具有短路、缺相、三相不平、過載、缺水的保護功能。

成套設備供貨范圍：

江蘇杜安環保350ZQB-70排水泵站排水泵1臺、使用說明書1份、產品合格證1份、用戶意見書1份、保修卡1份、安裝附件1份（全部木箱包裝）。

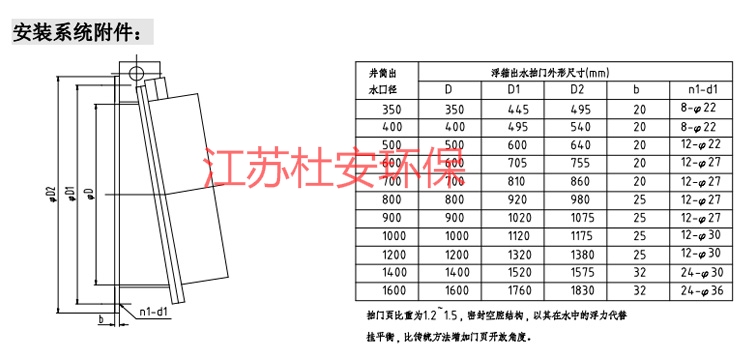

安裝附件由客戶選配。（含井筒、三通、拍門）

木箱包裝，內含產品合格證、產品使用說明書和防偽標志。

汽車運輸，按客戶指定地點，送貨上門。

  質保：18個月

如有需要，請與我們聯系，歡迎與我們聯系對產品報價及業務洽談。
