木工中央除塵系統

1.設備概述

中央除塵系統也叫中央吸塵系統。由除塵器主機、除塵管道、除塵罩囗丶調風閥丶風機隔音箱及消音器等組成。除塵主機置于室外或建筑物的設備間內。除塵主系統，通過后端的動力離心風機將粉塵或廢氣吸入抽塵罩囗，再經過彎頭、變徑、三通等匯入主管道，最后送入除塵器內。粉塵通過濾筒或?yàn)V袋的外表面進行過濾，過濾后的潔凈空氣，通過排放煙筒進行高空達標排放。避免了灰塵帶來的二次污染及噪音的污染，確保了最清潔的室內環境。

2.原理

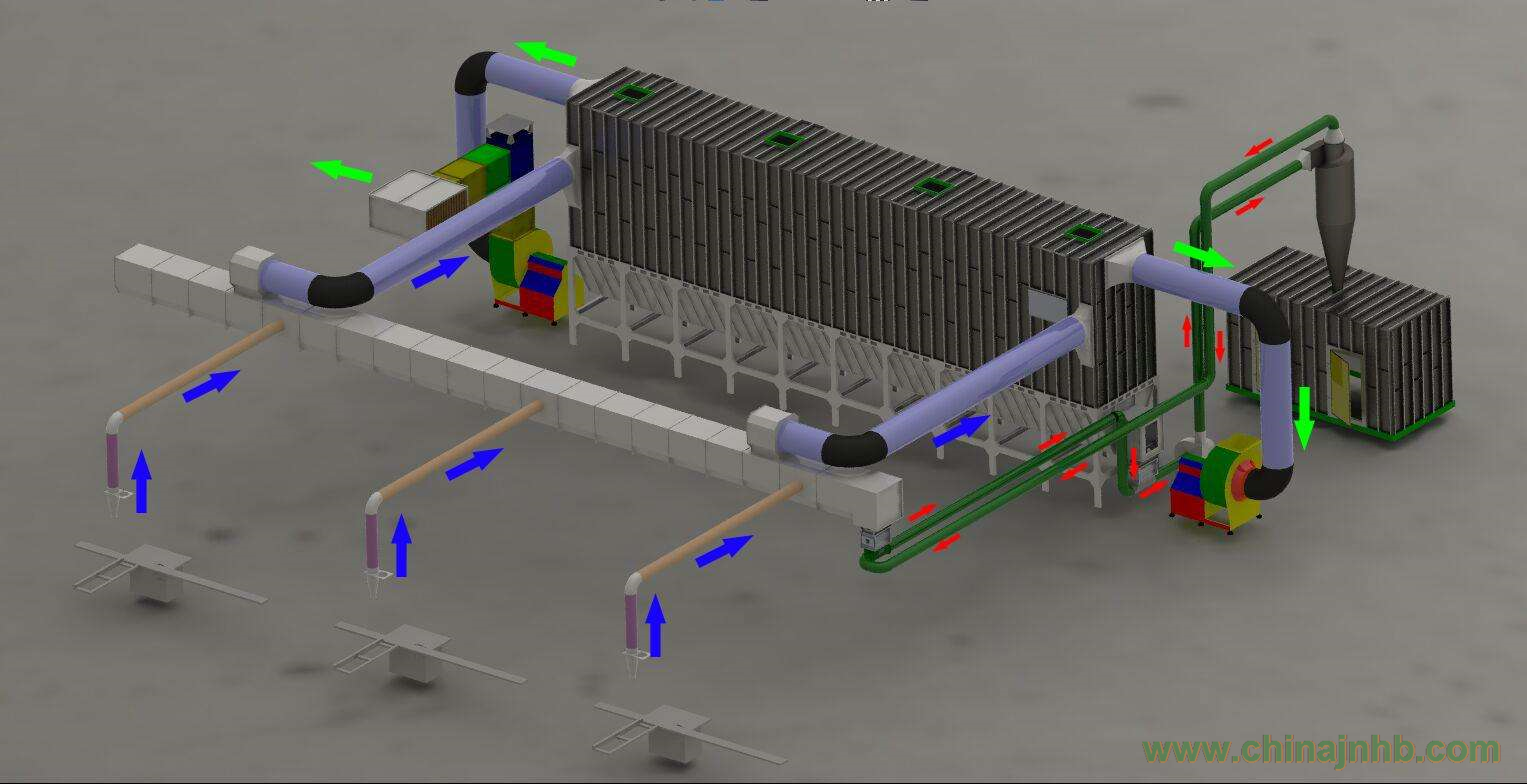

ZYLC型除塵系統主要由除塵器、節能控制系統、風機、恒壓沉降輸送槽、氣動分配器、多級變徑管路等部分組成。除塵器系統運行時，因設備采用高效負壓風機，生產場所各揚塵點所發生的粉塵被捕集，并進入高壓輸送管，由于慣性作用直接落下，起到預收塵的作用，輕細粉塵則隨空氣進入脈沖除塵器。脈沖除塵器主要利用高密度過濾材料，對含塵氣體進行過瀘分離，同時利用在線式脈沖噴次系統，引導壓縮空氣對濾袋進行逆向噴吹，利用噴吹時濾袋的急劇膨脹震動及方向氣流的作用，將粉塵震落至除塵器底部，再由排料系統排出并匯入高壓輸送管，輸送到后續工序進行處理。

3.功能特性

箱體：除塵器箱體材料選用鞍鋼A級板材，經數控生產設備加工成型，模塊化單元組合拼裝結構。

脈沖噴吹清灰系統：具有設計合理、結構簡單、運行穩定特點。即便在更惡劣的工作環境下也能發揮優良的技術性能。

耗材：材質采用納米纖維膜覆膜，具有除塵效率透氣性能良好的特點。

特有的導電功能則可有效地防止由于靜電放電火花引起的火災和塵暴。內置彈簧代替系統的支撐籠架，在噴吹清灰時，使過濾材料產生更為劇烈的膨脹及振動，從而使清灰效果更理想，同時使安裝和維護更為便捷。

每個濾袋囗均配有鋁合金文氏管，能更好的引導噴吹氣流，從而保證每個濾袋均衡受壓，延長濾袋使用壽命。

采用防靜電在線式脈沖清灰方式，大大節約了壓縮空氣的使用量，電磁脈沖閥等易損件膜片的使用壽命大于100萬次。

防爆安全措施：在除塵器本體上裝有防爆板。防爆板是由壓力差驅動，非自動關閉的緊急泄壓裝置。爆破片具有泄放面積大、動作靈敏、精度高、耐腐蝕和不怕容易堵塞等優點。

除塵效率：脈沖袋濾式除塵器的除塵效率通常可達到99·99％以上，粉塵排放濃度能穩定低于20mg/nm3,甚至可達到10mg/nm3以下，幾乎實現零排放
