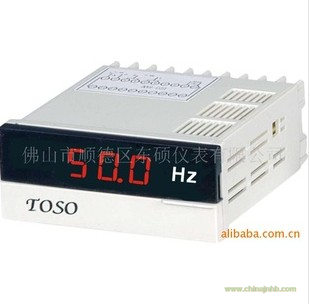

變頻頻率顯示儀表 0-50.0Hz
產品特點
1、因?yàn)椴捎昧穗p積分A/D轉換集成電路，所以測量精度高，并且抗干擾能力強
2、因?yàn)椴捎昧肆泓c(diǎn)和滿度外部調節功能，所以方便用戶在現場校準和調試
3、因?yàn)椴捎昧硕喾N國際標準外型，方便用戶選擇和安裝
4、顯示范圍 0-1999
5、設計有小數點和量程變換功能，方便用戶改變測量范圍
6、可選帶DC4-20mA變送輸出功能。方便測聯數據遠距離傳送 ，可做PLC DCS 工控機系統的數據采集用，解決中控室的數據采集，
可實現現場顯示，中控室處理數據
與變頻器配套顯示頻率
DS3-8DV5F (輸入DC0-10V ,顯示0-50.0 Hz 可調）
(輸入DC0-10V ,顯示0-60.0 Hz 可調）
(輸入DC0-10V ,顯示0-100.0 Hz 可調）
(輸入DC0-10V ,顯示0-400 Hz 可調）
型號說明
|
DS
|
3-
|
□
|
□
|
□
|
□
|
|
東碩公司產品
|
3位半數字表
|
外型代號: 4:48HX48W 7:72WX72H
16:160WX80H
8:96WX48H
9:96WX96H
|
D:直流信號
|
V1:0-200mV
V2:0-1V
V3:0-5V
V4:1-5V
V5:0-10V
A1:0-20mA
A2:4-20mA
|
R：轉速
F：頻率
L：線速
A：電流
|
技術參數
|
輸入方式
|
模擬信號：DC0-200mV、0-1V、0-5V、1-5V、0-10V、0-20mA、4-20mA等
|
|
適用范圍
|
作轉速、線速、頻率等顯示
|
|
測量精度
|
±0.5%F.S±2Digit(20℃±5℃)
|
|
溢出顯示
|
1或-1
|
|
顯示方式
|
紅色數碼管
|
|
電源
|
AC 220/110V 50/60Hz
|
|
功耗
|
≤4.5VA
|
|
耐壓
|
電源與輸入輸出間AC 2KV，1min,1mA
|
|
絕緣電阻
|
電源與輸入輸出間 DC 500V 100M
|
|
抗串串模干攏
|
≥NMR40dB(50/60Hz)
|
調試操作:
|
功能
|
調節方法
|
|
零點(ZERO)調節功能
|
為使對應顯示顯示準確,當輸入信號或小數點位數有更改時,需在顯示零值時重新調零順時針調大,逆時針調小.
在調節比率值設定后
,需檢查零點是否需要重新調節,零點調節時必須在零輸入或輸入一個所需調零值,例如輸入DC4-20mA,顯示0-1500轉,即輸入4mA調零,輸入20mA調顯示為1500
|
|
比率(SPAN)調節功能
|
為某定值作為輸入信號,順時針調節可以增大對應顯示值,逆時針調節可以減少對應顯示值,如輸入0-10V當輸入10V定值時顯示為1200,若需顯示為1500,需順逆時針調節比率(SPAN)孔,需顯示1000值是須逆時針調節比率孔.
|
|
產品名稱
|
型號規格
|
外形尺寸
|
最小顯示值
|
輸入范圍
|
顯示范圍
|
工作電源
|
安裝尺寸
|
變送輸出
|
|
|
變頻頻率表
|
DS3-8DV3F
|
48Hx96Wx112L
|
0.01
|
0-5V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
無
|
|
|
變頻頻率表
|
DS3-8DV4F
|
48Hx96Wx112L
|
0.01
|
1-5V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
無
|
|
|
變頻頻率表
|
DS3-8DV5F
|
48Hx96Wx112L
|
0.01
|
0-10V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
無
|
|
|
變頻頻率表
|
DS3-8DA1F
|
48Hx96Wx112L
|
0.01
|
0-20mA
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
無
|
|
|
變頻頻率表
|
DS3-8DA2F
|
48Hx96Wx112L
|
0.01
|
4-20mA
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
無
|
|
|
變頻頻率表
|
DS3I-8DV3F
|
48Hx96Wx112L
|
0.01
|
0-5V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
4-20mA
|
|
|
變頻頻率表
|
DS3I-8DV4F
|
48Hx96Wx112L
|
0.01
|
1-5V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
4-20mA
|
|
|
變頻頻率表
|
DS3I-8DV5F
|
48Hx96Wx112L
|
0.01
|
0-10V
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
4-20mA
|
|
|
變頻頻率表
|
DS3I-8DA1F
|
48Hx96Wx112L
|
0.01
|
0-20mA
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
4-20mA
|
|
|
變頻頻率表
|
DS3I-8DA2F
|
48Hx96Wx112L
|
0.01
|
4-20mA
|
0.01-1999間用戶自定義
|
AC220V±10%
|
45Hx92W
|
4-20mA
|
|
|
以上儀表供電電源為AC220V,其它供電電源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
