一、熔化爐尺寸表

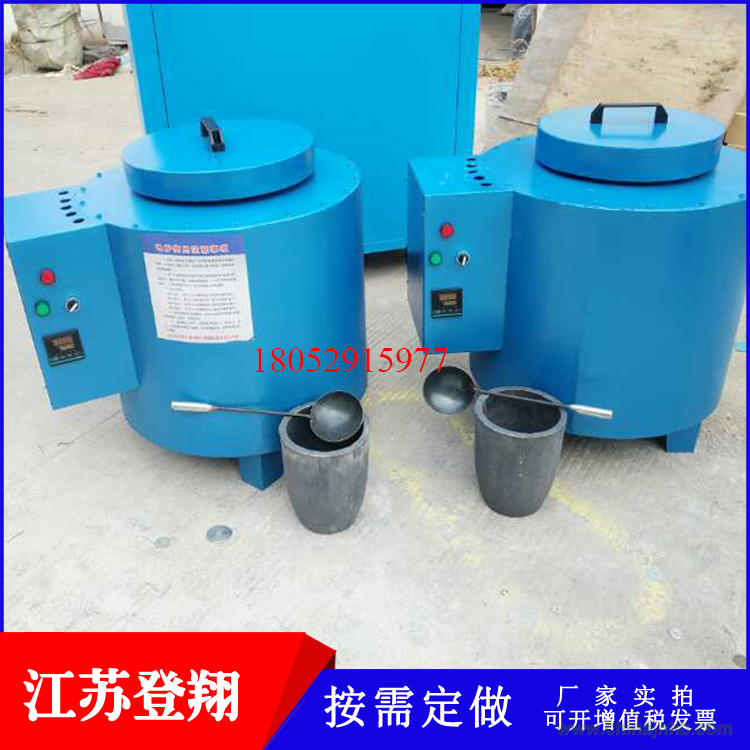

二、坩堝熔鋁爐設備組成
坩堝熔鋁爐由爐殼、爐襯、電熱元件、爐蓋、坩堝及電氣控制等組成。
1．爐殼：
是一圓柱形體，采用型鋼及鋼板焊接而成，爐殼有爐體正常工作所需的剛度及強度，爐殼的一個側墻面設有加熱元件電源引出棒的座孔，并配有保護罩，爐殼體表面涂色按用戶執行。
2．爐襯：
采用磚砌或者陶瓷纖維復合爐襯結構；爐膛圓周側墻全部采用輕質耐火磚，在加熱室與爐殼之間用硅酸鋁棉保溫,以減少熱量損失。采用耐高溫電阻絲加熱，爐頂裝有可旋轉圓形爐蓋；爐底采用輕質磚與重質磚混砌而成。爐襯具有保溫效果好，爐體重量輕等。
3．電熱元件：
采用高溫電阻絲。繞制成螺旋狀，將繞好的電阻絲分層安置在擱絲磚內；陶瓷纖維復合爐襯的采用高溫電阻帶加熱，電阻帶分層安裝在纖維爐襯上。
4．坩堝
用戶自備坩堝，可根據坩堝尺寸設計電爐爐膛尺寸。
5．爐蓋
采用手動開啟爐蓋，爐蓋一側設有導拄,爐蓋向上開啟；
6．電氣控制：
主回路控制采用大功率交流接觸器或者可控硅，配智能溫控表，對工作過程中的溫度控制可實現功率的調整，并可有效的控制溫度，對保持溫度均勻性。
7.控制系統先進可靠，并設有超溫、漏液等聯鎖裝置。
8.控制系統帶微電腦時控器，可自由設定開爐和關爐時間。
