1、系統介紹

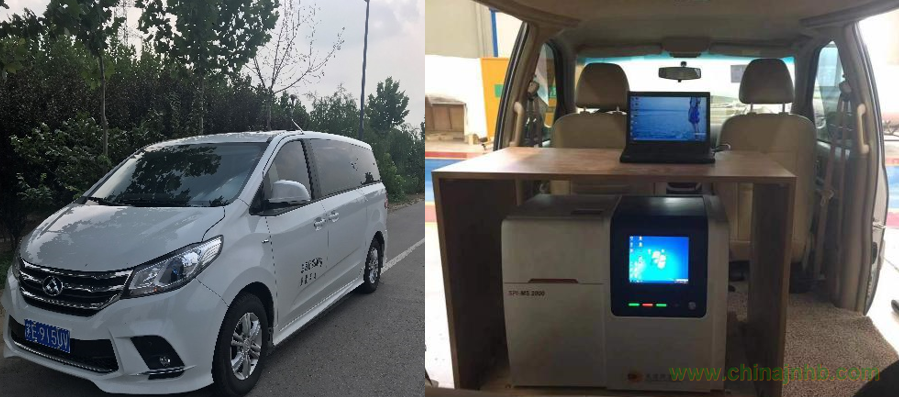

將高時間分辨的飛行時間質譜儀（SPIMS2000）改裝放置在大通G10監測車上，以20Km/h左右的速度邊行駛邊監測，實現對所經路徑上VOCs秒級連續在線監測，同時結合GIS地理信息、可視化動態呈現總揮發性有機物（∑VOCs）濃度以及各監測因子濃度的三維時空分布及變化。該系統行車監測方便，道路適應能力強，無需擔心限高困擾，國際首創全球領先，是環保監測領域科學監測科技督查的利器。
2、系統核心儀器--單光子電離飛行時間質譜（SPIMS2000）
儀器原理：樣品氣體經過先進的膜進樣系統（無需對樣品進行除塵除濕預處理，直接進樣），經真空紫外燈（10.6eV）軟電離，產生各自特征的分子離子，各分子離子在相同路徑的真空飛行時間質量分析器中飛行，質荷比小的先到達終點，質荷比大的后到達終點，從而根據到達終點飛行時間的先后實現對不同物質進行定性定量分析。
3、SPIMS高時空分辨率走航系統獨特的技術特點
3.1監測速度“快”
采用先進的PDMS膜進樣系統，不需要對樣品進行預處理，直接進樣直接分析（包括直接進水樣），響應速度為毫秒級（全組份監測100譜/秒），是真正做到VOCs高時空分辨率實時在線監測的走航監測系統。
3.2監測因子“全”
SPIMS可以對分子量在1-550范圍內的揮發性VOCs和惡臭氣體氣體進行全譜分析，分析能力非常強大；氣體種類覆蓋烴類、醛類、酮類、酚類、脂類、惡臭有機硫化物等；
3.3檢測下限“低”
系統檢測下限可達ppb級，如苯為0.2ppb；
3.4線性范圍“寬”
SPIMS的線性范圍為104；系統分段檢測可實現0.5ppb到500ppm濃度范圍的檢測，所監測物質線性相關系數絕大部分都超過0.99，十分優秀；
3.5系集成度“高”，使用成本 “低”
系統高度集成，性能高度穩定，故障率低，平時基本免維護，使用維護（含耗材和備件）成本年均5萬左右；
3.6監測因子拓展能力“強”
可根據用戶的具體應用需求增加相關監測因子，靈活調整建立相關檢測方法；
其他用途：進行工藝過程、條件參數的優化研究等；還可以用于生產過程中關鍵因子的在線檢測來保證目標產品的質量和收率；
3.7續航時間“長”
系統靈活機動，節能環保，單次滿電量情況下續航時間達8h以上；
3.8對儀器操作人員能力要求“低”
系統高度智能化，對操作使用人員的專業要求不高，只要一名化工專業大專以上人員操作即可；
3.9空間分辨率 “高”
若以20公里/小時走航速度走航監測，理論上系統的空間分辨率小到每5厘米路徑即可呈現VOCs空間原位監測數據；
3.10數據可視化功能 “強”
1）實時三維立體可視化動態呈現∑VOCs走航圖—實現污染直讀、發現問題區域問題點位；
2）實時三維立體可視化動態呈現各VOCs監測因子走航圖—實現區域特征污染因子（尤其是臭味異味氣體）污染溯源；
4.配置清單
|
序號
|
中文名稱描述
|
規格型號
|
單位
|
數量
|
備注
|
|
1
|
主機系統
|
|
|
|
|
|
1.1
|
在線揮發性有機物飛行時間質譜儀
|
SPIMS2000，含工控機（研祥TX300W）
|
臺
|
1
|
含：1年備品備件耗材包
|
|
2
|
輔件/配件
|
|
|
|
|
|
2.1
|
車載式大氣采樣系統
|
AQSS3203
|
套
|
1
|
先進的套筒式設計，容易拆卸清洗
|
|
2.2
|
車載式五參數氣象站
|
PH-V-C:風速、風向、溫度、濕度、氣壓
|
套
|
1
|
內置電子羅盤具有自動找北功能
|
|
2.3
|
便攜式標氣稀釋校準儀
|
DSG-1000
|
套
|
1
|
質保1年
|
|
2.4
|
系統集成工時費
|
系統集成、源譜采集，培訓等
|
套
|
1
|
周期15天
|
|
3
|
耗材（第一年）
|
|
|
|
|
|
3.1
|
紫外燈
|
波長_能量_PKS106
|
個
|
1
|
|
|
3.2
|
MCP
|
Φ50
|
片
|
2
|
|
|
3.3
|
PDMS膜
|
4*4*0.002寸
|
個
|
1
|
|
|
3.4
|
金屬過濾器組件
|
SS-4F-K4-7
|
個
|
1
|
|
|
3.5
|
標氣及減壓閥
|
|
套
|
1
|
詳見附表標氣及減壓閥，可選進口或國產
|
|
4
|
移動監測車
|
大通G10
|
輛
|
1
|
不含上牌
|
