一、進口不銹鋼氣動調節閥描述：

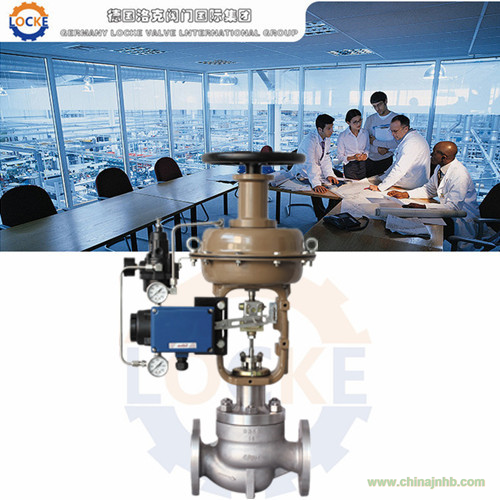

德國《LOCKE》洛克--進口不銹鋼氣動調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。氣動單座調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
|
產品名稱
|
進口不銹鋼氣動調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN20～DN400
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
0.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-100℃～600℃
|
|
閥體材質
|
不銹鋼、304SS、304LSS、316SS、316LSS
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口不銹鋼氣動調節閥技術參數：
公稱通徑mm 20 25 40 50 65 80 100 150 200 250 300 350 400
閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產
額定流量
系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力MPa 0.6 1.6 4.0 6.4
行程mm 10 16 25 40 60 100
流量特性 直線、等百分比、快開型
介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式 直通單座鑄造球型閥
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R 50:1
氣源接頭 M16×1.5 LOCKE系列執行器技術參數及性能指標
有效面積cm2 350 350 560 900 1600
行程mm 16 25 40 60 100
彈簧范圍KPa 20～100(標準):40～200;
80～240; 20～60; 60～100
基本誤差% 不帶定位器 ±5.0
% 氣關 不帶定位器 始點 ±5.0
帶定位器 ±1.0 終點 ±2.5
回差% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤1.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
死區% 不帶定位器 ≤3.0 帶定位器 始點 ±1.0
終點 ±1.0
帶定位器 ≤0.4 允許泄漏量L/h 1×10-4×閥額定容量
額定行程偏差% ±2.5 主要零件材料
零件名稱 材料 溫度范圍
閥體上閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
閥芯、閥座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料 聚四氟乙烯 -40～200℃
膜 片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜 蓋 A3
三、進口不銹鋼氣動調節閥結構特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，LXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.LXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.LXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
