高爐煤氣干法除塵器系統幾種除塵方式
目前高爐煤氣除塵方法只有干法除塵和濕法除塵，隨著環保的排放要求的提高，濕法除塵滿足不了環保部門要求的排放標準，干法除塵中只有布袋除塵器能夠達到響應的排放標準。
一、高爐煤氣干法布袋除塵的應用
我國高爐煤氣采用干法布袋除塵技術已有多年，技術成熟，正日益推廣。根據大型高爐的經驗，每噸鐵可利用高爐煤氣余壓透平發電(TRT)達20kWh以上，而采用煤氣干法除塵的高爐，其TRT發電量又比濕法除塵多30%-50%，故，干法除塵可以為企業帶來較好的效益。
干法布袋除塵作為煉鐵高爐的配套設施和高爐煤氣凈化的主要設備，其工藝流程為：由高爐生產過程中產生的高爐煤氣沿下降管經過重力除塵器后，經過溫度調整的高爐荒煤氣沿位于除塵箱體下側的入口進入干法布袋除塵箱體(為滿足干法工藝對煤氣溫度的耍求，在荒煤氣進入干法箱體之前，設有熱交換器，目的是將高于工藝溫度的煤氣降溫后再進入除塵箱體，以充分保除塵布袋的安全穩定運行)，在除塵箱體內，由懸掛于箱體內部的除塵布袋外壁進入布袋內(過濾)，灰塵被阻擋在布袋外壁，經過布袋除塵后的干凈的煤氣沿位于除塵箱體上部的箱體出口流出，經除塵箱體的出口進入凈煤氣管道匯合，然后經過減壓閥組(或TRT發電機組)降壓和噴水降溫后并入煤氣管網。
當前新的干法除塵工藝是在高爐除塵系統的核心部件重力除塵器后增設一套旋風除塵器的工藝配置來降低箱體的過濾負荷，達到延長布袋使用壽命的目的，形成重力除塵器作為一級除塵系統進行粗除塵，旋風式除塵器作為二級除塵系統進行再除塵，布袋除塵器作為三級除塵系統進行精除塵的三級除塵模式。這樣，荒煤氣經過一級和二級除塵系統后，煤氣中的含塵量將減少1/3，對減輕布袋除塵器的負荷、延長布袋的運行周期有著非常明顯的作用。

二、常見干法除塵器的原理
1、重力除塵器
重力除塵器除塵是利用粉塵與氣體的比重不同的原理，使揚塵靠本身的重力從氣體中自然沉降下來的凈化設備，通常稱為沉降室。它是一種結構簡單、體積大、阻力小、易維護、效率低的比較原始的凈化設備，只能用于粗凈化。重力除塵器上部設遮斷閥，電動卷揚開啟，重力除塵器下部設排灰裝置。屬于粗除塵，一般重力除塵器作為初級除塵裝置使用。
2、旋風除塵器
多管旋風除塵器的工作原理如下圖所示，含塵氣體從入口導入除塵器的外殼和排氣管之間，形成旋轉向下的外旋流。懸浮于外旋流的粉塵在離心力的作用下移向器壁，并隨外旋流轉到除塵器下部，由排塵孔排出。凈化后的氣體形成上升的內旋流并經過排氣管排出。

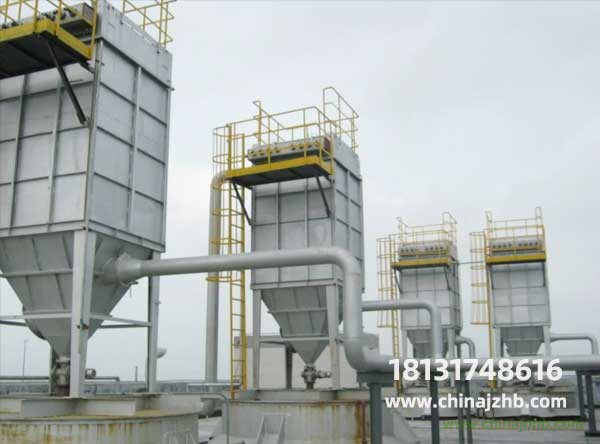

3、袋式除塵器
布袋除塵器的濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。
工作流程是含塵氣體由除塵器下部進氣管道，經導流板進入灰斗時，由于導流板的碰撞和氣體速度的降低等作用，粗粒粉塵將落入灰斗中，其余細小顆粒粉塵隨氣體進入濾袋室，由于濾料纖維及織物的慣性、擴散、阻隔、鉤掛、靜電等作用，粉塵被阻留在濾袋內，凈化后的氣體逸出袋外，經排氣管排出。
袋式除塵器很久以前就已廣泛應用于各個工業部門中，用以捕集非粘結非纖維性的工業粉塵和揮發物，捕獲粉塵微?？蛇_0.1微米。但是，當用它處理含有水蒸汽的氣體時，應避免出現結露問題。袋式除塵器具有很高的凈化效率，就是捕集細微的粉塵效率也可達99％以上，而且其效率比較高。
4、靜電除塵器
靜電除塵器是利用靜電場使氣體電離從而使塵粒帶電吸附到電極上的收塵方法。煙氣通過電除塵器主體結構前的煙道時，使其煙塵帶正電荷，然后煙氣進入設置多層陰極板的電除塵器通道，由于帶正電荷煙塵與陰極電板的相互吸附作用，使煙氣中的顆粒煙塵吸附在陰極上，定時打擊陰極板，使具有一定厚度的煙塵在自重和振動的雙重作用下跌落在電除塵器結構下方的灰斗中，從而達到清理煙氣中的煙塵的目的。
靜電除塵器根據不同特點分成不同類型：根據收塵電極的形狀可分為管式和板式；根據清灰方式的不同分為干式和濕式；根據氣流運動方向分為立式和臥式。
5、電袋復合除塵器
電袋復合除塵器有機結合了靜電除塵和過濾除塵的兩種原理，充分利用兩種除塵技術的個子優勢，形成電袋復合除塵一種獨特的除塵機理，利用一級電場荷電捕集大顆粒粉塵，大幅度降低煙氣進入到濾袋倉室內的粉塵濃度，避免了高濃度粉塵在慣性力作用下對濾袋的沖刷，阻力降低、清灰周期延長，極大地延長了濾袋的使用壽命。
在這種新型除塵器中，首先應用靜電除塵原理使粉塵預荷電并收集下大部分粉塵，荷電粉塵改變了粉塵的過濾特性；然后應用過濾除塵原理，實現穩定的低濃度排放。
根據環保超低排放發展要求，煉鋼廠對高爐礦槽除塵器進行維修改造，以期待達到環保超低排放標準，礦槽除塵器污染物排放不大于10mg/m3；且各收塵點系統粉塵有效收集，目視無揚塵。
一、煉鋼廠礦槽除塵器的現狀
煉鐵廠1#高爐礦槽除塵（西）系統是原高爐老爐前布袋除塵器進行改接利舊使用的，其收塵范圍：槽下、槽上、供料皮帶轉運站約40多個除塵點。該除塵器2006年初投運，至今未進行大修，上箱體、噴吹、下箱體均存在腐蝕老化、結構落后等問題，并且除塵器過濾面積小，過濾風速較高，現排放達標措施是關小風門、降轉速等控制。根據現除塵器運行情況觀察，該礦槽除塵器系統收塵點多，粉塵收集效率較低，現場還存在揚塵冒煙現象，且除塵器的過濾面積小、過濾風速較高，若再加大風量、抽力，則顆粒物排放就會升高并且布袋也容易磨損影響使用壽命。
根據環保超低排放發展要求，煉鐵廠考慮以合理的改造投入實現除塵系統長期超低達標排放要求、同時進行除塵管網的優化分配實現揚塵點有效收塵，實現長期的清潔生產、超低排放。
二、煉鋼廠礦槽除塵器維修改造方案
1、將礦槽除塵器進行改造，除塵器的過濾面積和風機的性能參數校核設計，除塵管網、除塵點核算優化并改造實施，要達到：改造后除塵系統粉塵有效收集、現場目視無揚塵；顆粒物排放小于10mg/m3的目標。
2、改造方案：拆除原礦槽除塵器箱體、反吹系統及輸灰系統，更換進口閥門（改為電動蝶閥），并對相關管道進行改造優化。對現有儲灰倉進行拆除，加大抬高，放灰平臺改造抬高到4.5米。并且設計核算布袋除塵器的過濾面積、通風量，保證除塵系統的揚塵點除塵效果和改造后布袋除塵器的出口排放濃度滿足超低排放。
3、風機出口軟連接進行更換；除塵器頂加防雨頂棚；除塵器頂加裝吊裝備件電動葫蘆1臺。除塵布袋規格設計為DN160*8000mm，布袋骨架分兩節，以便備件統一。
三、煉鐵廠高爐礦槽除塵器改造步驟
(1)鋼鐵廠除塵器管道的布置要與廠房的結構配合，少占用有效空間，要不防礙操作和便于安裝檢修。
(2)鋼鐵廠除塵器收塵系統的吸塵點不宜過多，一般一個系統的吸塵點不超過5個。當除塵器吸塵點之間的距離不大或各并聯支管間的阻力仍可平衡時，則除塵器吸塵點的數量可適當增加，但也不宜超過10個。吸塵點多的除塵器收塵系統，可采用大斷面的集合管連接各個除塵器支管，以利各支管間的阻力平衡。
(3)為防止鋼鐵廠除塵器粉塵在管道內沉積，除塵器收塵管道應盡量避免水平布置，特別是輸送煤粉的管道。除塵器管道與水平面的夾角不小于55；。鋼鐵廠除塵器對于含塵濃度小子5g/m3的無爆炸危險的管道，且管內流速大于18m/s時，也可水平布置。由于鋼鐵廠除塵器各種特殊原因，管道一定要水平布置時，應盡量縮短水平管道的長度，并在除塵器管道彎頭三通等管件附近設置清掃孔或壓縮空氣管接頭，以便定期清掃。支管應從主管的上面或側面連接。
(4)為了調整鋼鐵廠除塵器風量和檢測的需要，應在吸塵罩出口連接管上、除塵器和風機的進出口管上預留測孔。測孔應設在氣流平穩的直管段上，盡量遠離彎頭、三通等異型管件，以減少渦流對測定結果的影響。測孔位置不要開在除塵器風管的上方，以免影響測定結果。大型鋼廠布袋除塵器收塵系統可根據具體情況設置在線測量風量、風壓、CO含量分析和溫度等參數的儀表。
