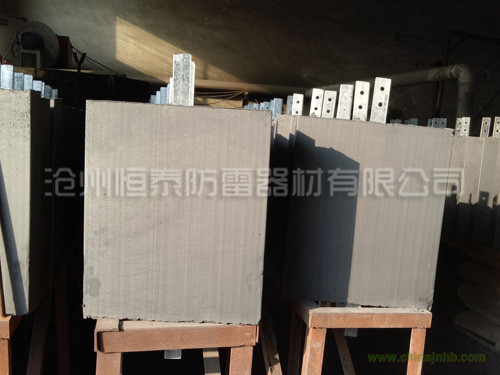

接地模塊是為了增加接地面積的一個接地體，一般都是用石墨壓制而成的非金屬接地裝置，目前該類產品運用范圍很廣，可滿足不同土壤電阻及環境的接地。筏板基礎內鋼筋焊接成避雷網是接地網，不能稱其為接地模塊。接地模塊是地網中埋放得接地體，目的是為了在有限的開挖面積、有限的接地費用情況下為了達到降阻要求而安裝的接地裝置。
接地模塊是獨 立的，建設地網所需用的，增加和大地的接觸面，減低阻值。接地模塊一般用于接地電阻要求嚴格的防雷接地工程中，接地模塊是為了接地降阻。
防雷接地模塊埋設方法
1、使用各種方法大限度地降低接地模塊的接地電阻；
1、低電阻接地模塊非金屬石墨防雷接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般為0.8-1.0米。
2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值。
3、低電阻非金屬石墨防雷接地模塊的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于100mm，不允許虛焊、漏焊。
4、應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾作回填料?；靥顣r(shí)應分層操作，填30公分料后，適量加水并夯實。再填料，加水和夯實，直至與地表齊平。夯實時應注意既使模塊與回填土，回填土與地層接觸緊密，又不要損傷模塊本身。回填完畢后再次澆水濕潤。
6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。
接地模塊是一種以非金屬材料為主的接地體，一般材料選用碳素材料，由導電性、穩定性較好的非金屬礦物和電解物質組成。接地模塊有效的解決了金屬接地體在酸性或堿性土壤中親合力差、且易發生金屬體表面銹蝕而使接地電阻變化，當土壤中有機物質過多時，容易形成金屬體表面被油墨包裹的現象，導致導電性和瀉流能力減弱的情況，增大了接地體本身的散流面積，減小了接地體與土壤之間的接觸電阻，具有強吸濕保濕能力。接地模塊具有耐腐蝕性良好，能持續負載大電流，使用壽命至少30年，不污染等特點。
以下介紹哪些工程中主要使用石墨接地模塊及其埋設的方法：
1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地；
其中埋設方法：低電阻非金屬石墨防雷接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般為0.8-1.0米。
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；
埋設方法：采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值。
3、各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地；
埋設方法：坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾作回填料?；靥顣r(shí)應分層操作，填30公分料后，適量加水并夯實。再填料，加水和夯實，直至與地表齊平。夯實時應注意既使模塊與回填土，回填土與地層接觸緊密，又不要損傷模塊本身。回填完畢后再次澆水濕潤。
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
埋設方法：低電阻非金屬石墨防雷接地模塊的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于100mm，不允許虛焊、漏焊。
