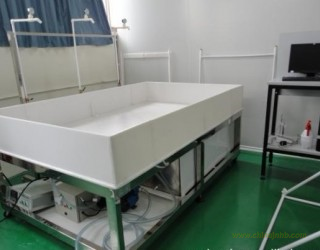

太陽能電池板濕漏電恒溫水槽

一、概述

光伏組件濕漏電流絕緣恒溫水槽是為太陽能光伏組件行業特別設計的濕漏電流測試裝置

1.1實驗目的：測試組件在潮濕工作條件下的絕緣性能，檢測雨、霧、露水或溶雪的濕氣是否進入組件內部電 路的工作部分,對其造成腐蝕、漏電、造成非安全事故

1.2執行標準

1.2.1 IEC 61646：2008  薄膜太陽光電模塊測試標準

1.2.2 IEC 61215：2016  地面光伏(PV)模塊  設計質量和型式批準

1.2.3 IEC 61730：2016  光伏(PV)組件的安全鑒定

1.2.4 UL1703：2015     平板型太陽能組件安全認證標準

1.2.5 GB/T 9535：2006  地面用晶體硅光伏組件設計鑒定和定型

1.2.6 GB/T18911：2002  地面用薄膜光伏組件設計鑒定和定型

二、測試設備構成

2.1實驗水槽（絕緣測試水槽）

2.2可調試樣架

2.3控制臺

2.4不銹鋼構架

2.5液位控制

三、濕漏電流試驗系統基本描述

3.1型號：XY-PV-SLD

3.2濕漏電流試驗系統設備符合 IEC 61215：2005、IEC 61646：2008及 IEC 61730-2：2004規范標準

3.3設備可任意設定試驗液體的加熱范圍

3.4數字顯示即時溫度值

3.5設備配備水位計可直接觀測水位，控制液體位高

3.6測試項目：漏電流測試+接地電阻測試

3.7組件尺寸：2000mm×1000mm（可定制）

四、技術規格

4.1試驗槽尺寸：2800*1800*200mm（W*D*H）（可定制）

4.2外形尺寸：2920*1920*720mm（W*D*H） （可定制）

4.3試驗溫度要求：22±3℃（本裝置）

4.4液體電阻率：<3500Ω?cm

4.5電流源:大于500V

4.6電源：AC380V,50Hz,25A

五、濕漏電流試驗系統

5.1試驗水槽: 由厚度15mm 耐絕緣的 PVC 材料制成,

5.2可調試樣架：采用鋁合金和鋼材（外包絕緣條）

5.3配液加熱箱：316不銹鋼制成

5.4控制臺：主體鋼質烤漆，大屏液晶控制器

5.5主體構架：優質高強度不銹鋼型材

六、安全保護措施

控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示

6.1超溫保護裝置

6.2逆相,缺相保護裝置

6.4無熔絲開關過載保護

6.5電機短路、過載保護

6.6加熱器短路

6.7缺水、溢水保護

6.8線路保險絲及全護套式端子

七、質量保證

7.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產

7.2現場安裝調試設備，并為客戶培訓操作使用人員

7.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修

7.4對保修期外的產品，我公司提供長期的技術服務

7.5售后服務響應時間：24小時內響應
