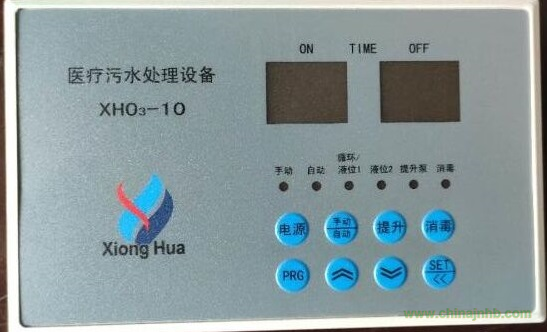

醫療污水處理設備控制器
XHO3-10
本控制器是醫院、診所醫療污水處理設備的專用自動化控制器。
有自動、手動、液位三種控制模式，供不同用戶選擇使用。
自動模式
設備接通電源，按“電源”鍵，打開設備，按下“手動/自動”鍵，把設備切換到自動模式，自動指示燈常亮，循環/液位1指示燈閃爍，數碼管顯示“AUto”。
提升泵：進入自動模式后，循環/液位1 指示燈閃爍，當液位1信號接通時，循環/液位1指示燈常亮, 延時倒記時《液位延時》設定值后提升泵打開，提升泵指示燈亮，當液位1信號斷開時，循環/液位1 指示燈閃爍，，延時倒計時《循環開時間》設定值后關閉提升泵，提升泵指示燈熄滅。當再次按“提升泵”鍵時，則直接關閉提升泵，循環/液位1指示燈和提升泵指示燈熄滅。
消毒泵：進入自動模式后，當液位2信號接通時，液位2指示燈常亮，延時倒記時《液位延時》設定值后消毒泵打開，消毒泵指示燈亮；當液位2信號斷開時，液位2 指示燈熄滅，，延時倒計時《循環關時間》設定值后關閉消毒泵，消毒泵指示燈熄滅。
性能指標
|
項目
|
XHO3-10
|
|
額定電壓
|
AC
220V
|
|
額定頻率
|
50Hz
|
|
環境溫度
|
-40℃~+85℃
|
|
功耗
|
3W
|
|
輸入點數
|
2點
(3線或2線液位計(5-24V))
|
|
輸出點數
(控制對象)
|
2點
提升泵，消毒泵
|
|
輸出接點容量
|
提升泵（AC220V 10A），消毒泵（AC220V 5A）
|
