一、 概述

該ZG系列刮泥機主要由工作橋、驅動機構、中心支座、刮泥板刮臂、穩流筒、浮渣亂板等組成。

刮臂在驅動機構帶動下，繞池中心軸線旋轉，安裝在刮臂上的一組刮泥板在隨刮臂旋轉中，將沉降在池底的污泥刮向池中心集泥池，同時，液面上的浮渣在浮渣刮板周邊擋渣堰形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗，排出池外。

二、特點

1、結構簡單，重量輕：由于采用桁架結構，比傳統機構重量大大減輕。

2、維護簡單、方便，運行費用低。

3、新型的傳動機構，減速機采用擺線針輪減速機，安裝方便、結構簡單緊湊、效率高。

4、電氣元件均采用戶外型，安全可靠，可隨機控制或遠程控制。

5、可按用戶特定尺寸制造，與水接觸的部件亦可用不銹鋼制作。

三、構造

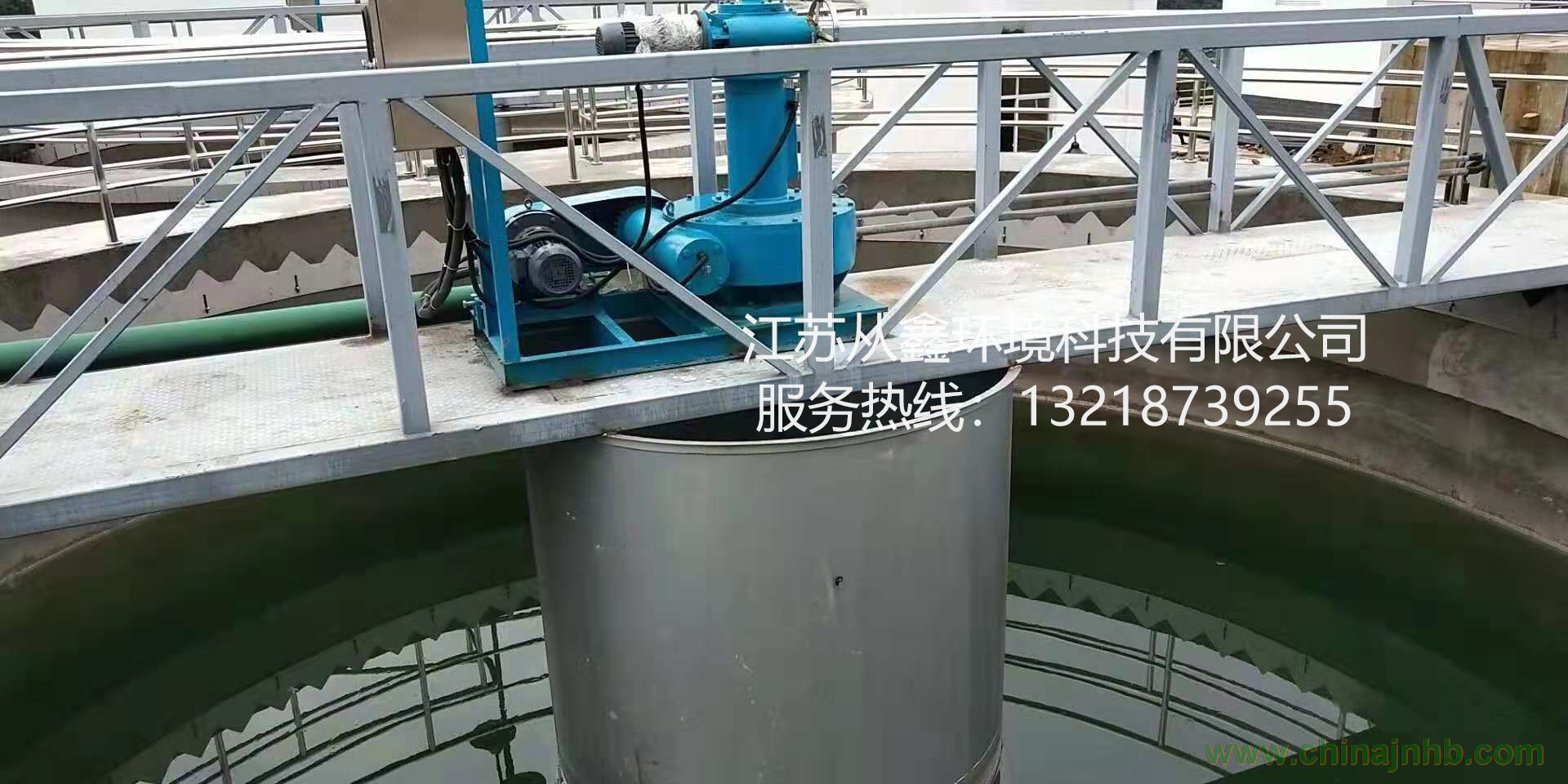

中心傳動刮泥機示意圖

四、設備的調試與運行

1開機前的準備工作：應檢查減速機是否加油至正常油位，運行部位是否有異物卡住水面上不應有木塊等異物，以免運行中出現故障。

2接通電機電源，檢查正反轉向。

3減速機內機油使用一個月后，需換油一次，以后每年只需換一次油。

    4、設備運行過程中應經常注意運行是否正常。發現問題應及

時停止運行，進行檢查。

5、在括渣機工作時嚴禁將手放在軌道上。

.五、訂貨注意事項：

1用戶訂貨時需提供池體基本尺寸，土建池體尺寸應測實際的池體尺寸，刮板運行線速度等要求，以便使提供的設備更適合用戶的要求。

2對刮板一般為2mm不銹鋼，如有其他材質要求（玻璃鋼、塑料板）可在訂貨時提出。
