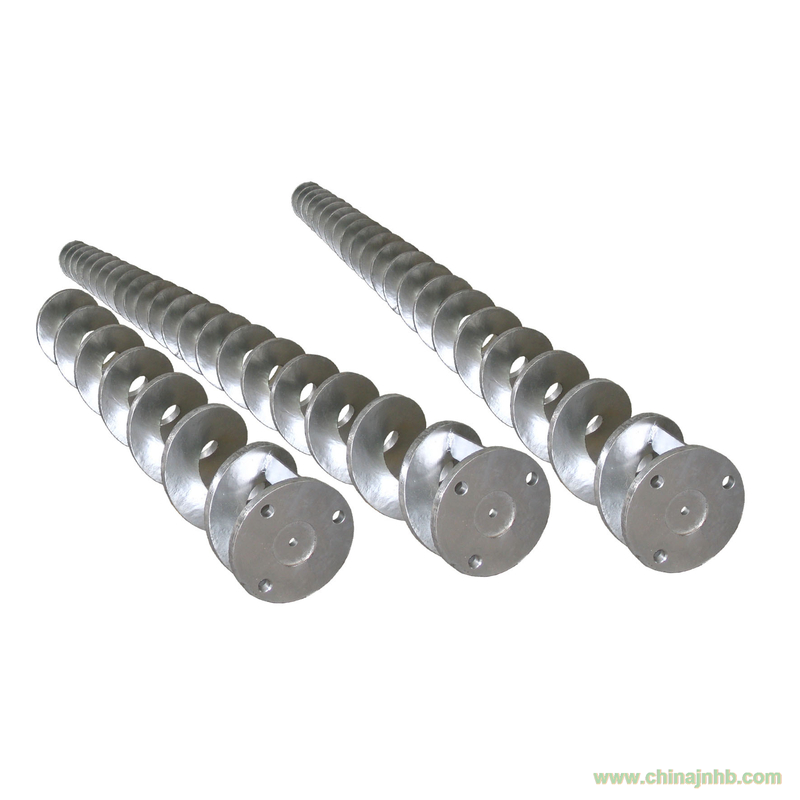

螺旋輸送機
【處理能力】9-140t/h
【適用物料】建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
【產品介紹】
該機器廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。在混凝土攪拌站中,螺旋輸送機的作用得到了最大的體現.由驅動裝置封閉槽箱和螺旋組成借螺旋轉動將槽箱內的煤推移輸出。
【性能特點】
結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。
【工作原理】
垂直螺旋輸送機適用于短距離垂直輸送?？蓮澢菪斔蜋C的螺旋由撓性軸和合成橡膠葉片組成，易彎曲，可根據現場或工藝要求任意布置，進行空間輸送。螺旋輸送機葉片有現拉式和整拉失，現拉式可做成任意厚度與規格尺寸，整拉式不宜制作非標準螺旋。
螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全，維修簡便等優點。
【技術參數】
|
LS-Y
|
140
|
200
|
160
|
250
|
300
|
300
|
400
|
|
旋體直徑
|
140
|
187
|
163
|
238
|
290
|
290
|
365
|
|
旋體轉速(r/min)
|
300
|
260
|
300
|
200
|
175
|
300
|
175
|
|
機殼外徑
|
168×5
|
219×6
|
194×4.5
|
273×6
|
325×7
|
325×7
|
402×7-8
|
|
額定輸出量Q(水泥)
(t/h)45-0
|
9-12
|
32-50
|
20-30
|
53-70
|
60-82
|
85-120
|
110-140
|
|
輸送長度
|
3-13
|
3-15
|
3-13
|
4-15
|
6-15
|
6-15
|
6-12
|
|
工作位置角度
|
0-60
|
0-60
|
0-60
|
0-60
|
0-55
|
0-55
|
0-55
|
|
電動機
|
型號
|
L ≤ -7
|
Y132S-4
|
Y132S-4
|
Y132M-4
|
Y160L-6
|
Y180M-4
|
Y180M-4
|
Y180M-4
|
|
功率
|
5.5
|
5.5
|
7.5
|
11
|
18.5
|
18.5
|
18.5
|
|
型號
|
L ≥ 7-量大
|
Y132M-4
|
Y132S-4
|
Y160M-4
|
Y180L-6
|
Y180L-4
|
Y180L-4
|
Y180L-4
|
|
功率
|
7.5
|
5.5
|
11
|
15
|
22
|
22
|
22
|
